1.一種預制泵站自動清洗裝置，包括泵出水壓力管、分流支管、過濾罩、進水電磁閥、聯接管、噴射布水管、高壓噴咀、布水管安裝支座、排污電磁閥、排污出口彎頭組成；所述分流支管內置有過濾罩，與泵出水壓力管以焊接方式連通，分流水量由進水電磁閥控制在設定比例；所述進水電磁閥一端與分流支管相連，一端通過聯接管與噴射布水管相連，由控制系統發出信號，在設定的時間段內將其打開，給噴射布水管提供壓力水流，達到預設時間后控制系統又發出信號將其關閉；所述噴射布水管加工成特定形狀，安裝在罐體內壁設計位置上，在其垂直朝下一側均勻地布置高壓噴咀；所述高壓噴咀以固定的方式與噴射布水管連接相通，壓力水流通過高壓噴咀形成強力水流沖洗罐體內壁上的污物；所述排污電磁閥安裝在噴射布水管末端，在每次噴射清洗結束前設定一段時間，由控制系統發出信號將其打開，將噴射布水管內聚集的固體顆粒物排出以防堵塞管道，工作到設定時間后又由控制系統發出信號將其關閉。

預制泵站自動清洗裝置

技術領域

[0001] 本實用新型涉及市政、新農村污水排放領域，尤其涉及預制泵站自動清洗裝置。

背景技術

[0002] 在城市化進程、新農村建設快速發展，對環境保護的要求越來越高。城市及新農村中有些區域受條件限制，污水管網不夠完善，需將污水匯集后用泵站等設備進行遠距離、集中式排放。預制泵站是預先制成罐體，然后在罐體內安裝水泵等配套部件，形成整套成品設備安裝在地下污水管網系統中。因其可在工廠進行成品化預制，運輸方便、安裝簡單、設計壽命長等優點，成為城鎮污水排放系統中相當重要的設備。

[0003] 如圖1所示，預制泵站主要由頂蓋102、桶身103、底座108三部分組成罐體。污水從進水管口 113自流入罐體，經截污裝置112將固體物截留，截污裝置可沿導軌111提上后進行清理。污水流到罐體底部，壓力式液位傳感器115發送信號控制水泵107工作，低水位時單泵運行，高水時雙泵運行。經水泵抽吸加壓后的污水沿壓力管106，經出水管口 104排送出去，止回閥105防止污水排放過程中出現回流。預制泵站內部設備需檢修時，從檢修口 109沿爬梯110進入到操作平臺114。泵站內的空氣由通氣管101與大氣保持相通。

[0004] 現有的預制泵站沒有內壁自動清洗裝置，在使用的過程中，內壁被污水浸泡的范圍內，水中的懸浮物會附著在罐體內壁及沉淀在底部。長時間就會形成淤積污垢和難聞氣味，對泵站及周圍環境產生不良影響，需要人工定期對泵站罐體進行清洗，這種操作狀況會出現以下問題:

[0005] 1.定期性地人工清洗會大大增加泵站管理者的勞動量及運行成本；

[0006] 2.人員經常出入埋設在地下的泵站內，設備雖然設計有完善的安全措施及規范，但難免會增加發生勞動事故的概率；

[0007] 3.進行清洗操作時，現場需臨時停止進水，對污水的排放會造成影響。

發明內容

[0008] 本實用新型解決其技術問題所采用的技術方案是:在預制泵站內任一抽水泵的出水管處，設置一自動清洗裝置。

附圖說明

[0009] 圖1是預制泵站結構示意圖。

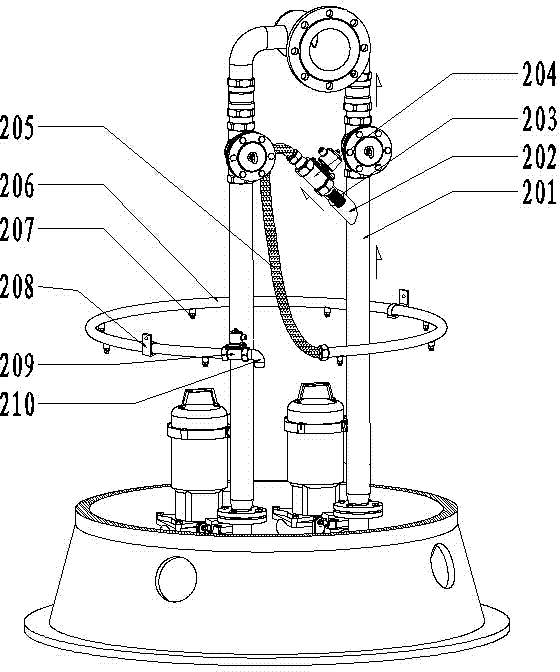

[0010] 圖2是本實用新型預制泵站自動清洗裝置圖。

[0011] 圖3是本實用新型預制泵站自動清洗裝置安裝示意圖。

[0012] 附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。附圖中描述位置關系僅用于示例性說明，不能理解為對本專利的限制，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型權利要求的保護范圍之內。

具體實施方式

[0013] 如圖2示，包括泵出水壓力管201、分流支管202、過濾罩203、進水電磁閥204、聯接管205、噴射布水管206、高壓噴咀207、布水管安裝支座208、排污電磁閥209、排污出口彎頭210組成；所述分流支管202內置有過濾罩203，與泵出水壓力管201以焊接方式連通，其將一部分出水分流，分流水量由進水電磁閥204控制在設定比例；所述進水電磁閥204—端與分流支管202相連，一端通過聯接管205與噴射布水管206相連，由控制系統發出信號，在設定的時間段內將其打開，給噴射布水管206提供壓力水流，達到預設時間后控制系統又發出信號將其關閉；所述噴射布水管206加工成特定形狀，由安裝支座208固定在罐體內壁設計位置上，在其垂直朝下一側均勻地布置高壓噴咀207 ;所述高壓噴咀207固定安裝在噴射布水管206上且連接相通，其數量可按設計需要靈活設定，形成強力水流沖洗罐體內壁上的污物；所述排污電磁閥209安裝在噴射布水管206末端，并接有排污出口彎頭210，在每次噴射清洗結束前設定一段時間，由控制系統發出信號將其打開，將噴射布水管206內可能聚集的固體顆粒物排出以防堵塞管道，工作到設定時間后又由控制系統發出信號將其關閉。

[0014] 收益效果

[0015] 采用本實用新型后，可以對預制泵站內壁進行自動清洗，結構簡單，設計新穎，既經濟又實用，可產生明顯的社會效益。
