來水及缺水檢測探頭裝置

技術領域

[0001] 本實用新型涉及餐飲廢水處理領域，尤其涉及隔油器來水及缺水檢測探頭裝置。

背景技術

[0002] 餐飲廢水中含有大量的油脂及固體殘?jiān)唤?jīng)處理排入市政管網不但會極易堵塞 管道，而且對后端污水處理廠也會造成非常不良的影響。必須要對餐飲廢水中的油脂及固 體殘?jiān)M(jìn)行分離隔除，符合國家的排放標準后方可排入市政管網。因此，隔油器已經成為了 餐廳、賓館、酒店等行業的必備設施。

[0003] 如圖1所示，含有油脂與固體殘?jiān)牟惋嫃U水由進水法蘭口 101流入自動除渣裝置 102，固體殘?jiān)蛔詣?dòng)除渣裝置102截留并經過排渣管109排入儲渣桶108，桶內殘?jiān)亓窟_(dá) 到設定值時，重量感應報警裝置107將重量轉成電信號傳給控制系統做渣滿報警。去除固體 殘?jiān)蟮暮蛷U水繼續流入到隔油器箱體111，微氣浮機110產生微氣泡將油脂與水加速分 離，并上浮到集油罩112的液面上形成浮油層。當油層達到一定厚度時，油層檢測裝置發出 信號，啟動真空吸油裝置104的真空栗，使裝置內產生負壓吸力，油脂經過真空連接管組1〇3 被吸出并經過排油管105排入儲油桶106,桶內油脂重量達到設定值時，重量感應報警裝置 107將重量轉成電信號傳給控制系統做油滿報警。去除固體殘?jiān)坝椭蟮膹U水，經出水管 組113由出水法蘭口 114達標排放進入市政管網。安裝在出水管組113頂部的來水及缺水檢 測探頭裝置115能探測到廢水進入箱體，或箱體內缺水，并將來水或缺水信號傳送給控制系 統進行處理。

[0004] 現有國內隔油器設備在自動化、智能化方面還不完善，有以下方面的問題：

[0005] 1.隔油器設備還沒有可靠的來水檢測措施，系統只能按照設定的程序機械地運 行，在沒有來水的情況下也照常工作，這不但造成電力能源的浪費，對設備的使用壽命也是 不利的；

[0006] 2.另一情況是隔油器箱體內缺水時沒有相應的檢測保護措施，在水位下降甚至沒 水的情況下控制系統也不會做相應的保護動作，這就有可能會使加熱器干燒而導致危險的 發生。 實用新型內容

[0007] 本實用新型要解決的技術問題是：當隔油器設備有來水或設備箱體內缺水的情況 下，有檢測裝置向控制系統提供信號作出相應的處理。

[0008] 本實用新型所采用的技術方案是:在隔油器出水管組頂部安裝一套來水及缺水檢 測探頭裝置，當水位上升接觸到裝置的上導體塊時，繼電器向控制系統輸出來水信號；當水 位下降離開裝置的下導體塊時，繼電器向控制系統輸出缺水信號。根據輸送的來水或缺水 信號，控制系統發出相應的動作指令。該裝置的具體構造為上導體塊套桿(5)與上導體塊 (6)連接成一組，下導體塊套桿(7)與下導體塊(8)連接成另一組，然后與電線夾頭(3)對夾 吊裝板(4)后連接，所述吊裝板(4)與安裝法蘭(2)焊接固定，電線護套頭（1)固定在安裝法 蘭（2)的上面保護上導體塊和下導體塊(8)的電線穿出。上導體塊套桿（5)與上導體塊 (6)連接成一組，下導體塊套桿(7)與下導體塊(8)連接成另一組，兩組可依次相連也可以平 行并列。

附圖說明

[0009]圖1是隔油器總裝配結構圖。

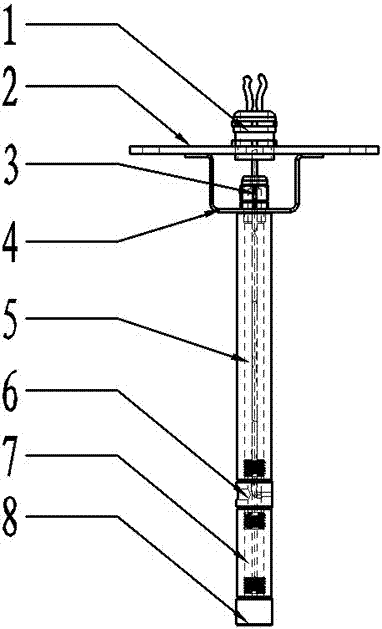

[0010]圖2是本實用新型第一個實施例的構造圖。

[0011]圖3是本實用新型第一個實施例的安裝示意圖。

[0012]圖4是本實用新型第二個實施例的構造圖。

[0013]圖5是本實用新型第二個實施例的安裝示意圖。

[0014]圖中1 ?電線護套頭、2?安裝法蘭、3.電線夾頭、4.吊裝板、5?上導體塊套桿、6?上導 體塊、7?下導體塊套桿、8.下導體塊。

[0015]附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附 圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸;對于本領域技術人員來說， 附圖中某些公知結構及其說明可能省略是可以理解的。附圖中描述位置關系僅用于示例性 說明，不能理解為對本專利的限制，凡在本實用新型的精神和原則之內所作的任何修改、等 同替換和改進等，均應包含在本實用新型權利要求的保護范圍之內。

具體實施方式

[0016]如圖2所示的第一個實施例中，上導體塊套桿5與上導體塊6、下導體塊套桿7、下導 體塊8通過螺紋依次相連后，與電線夾頭3對夾吊裝板4而固定相連，吊裝板4與安裝法蘭2焊 接固定，電線護套頭1固定在安裝法蘭2的上面保護上導體塊6和下導體塊8的電線穿出。 [0017]如圖4所示的第二個實施例中，上導體塊套桿5與上導體塊6連接成一組，下導體塊 套桿7與下導體塊8連接成另一組，兩組并列分別與電線夾頭3對夾吊裝板4而固定相連，吊 裝板4與安裝法蘭2焊接固定，電線護套頭1固定在安裝法蘭2的上面保護上導體塊6和下導 體塊8的電線穿出。

[0018]在圖3和圖5中，來水及缺水檢測探頭裝置115安裝在出水管組113頂部，箱體內一 有水進入，水位a就會升高，當水位a上升接觸到上導體塊6時，繼電器向控制系統輸出來水 信號;箱體內一旦缺水，水位a就會下降，當水位a下降離開下導體塊8時，繼電器向控制系統 輸出缺水信號。

[0019]有益效果

[0020]采用本實用新型后，隔油器控制系統可得到穩定可靠的來水及缺水信號，并依此 發出相應的動作指令，不但增強了設備的自動化及智能化程度，還使設備運行更加安全可 靠。
