深度脫水后污泥長距離運輸?shù)教盥顸c(diǎn)過程會由于車輛耗油產生碳排放。假設運輸車輛耗柴油，滿載時能耗取0.255 kg柴油/km，空返能耗取0.153 kg柴油/km，柴油的碳排放因子為3.186 kg CO2/kg。取污泥產生點與污泥填埋點的距離為50 km，運輸車輛滿載重量為10 t。按式(7)計算污泥填埋運輸過程的碳排放。

2.1.4 填埋的碳排放

假設脫水后污泥有機質(VS)含量為50%，填埋過程中實際分解的有機碳比例取IPCC推薦值50%，厭氧填埋的CH4修正因子可取100%，填埋氣體中的CH4體積比為50%。根據式(8)計算出填埋的CH4產量，再根據其全球變暖潛能值計算CO2排放當量。

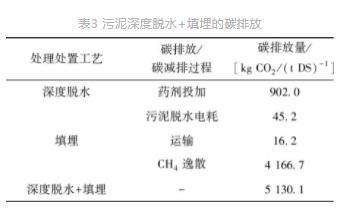

由表3可知，深度脫水的藥耗和電耗的碳排放為947.2 kg CO2/(t DS)，其中藥耗碳排放比例較大，達到90%以上；深度脫水后污泥運輸過程中產生的碳排放量較小，為16.2 kg CO2/(t DS)，不是重要的碳排放源；污泥填埋會釋放出大量未經收集利用的CH4氣體，碳排放達到4 166.7 kg CO2/(t DS)，屬于高水平的碳排放工藝。脫水污泥填埋處置不僅占地面積大，且會對環境產生二次污染，應盡量避免。

2.2 污泥脫水（含水率為80%）+干化焚燒+填埋或建材利用的碳排放

濃縮污泥依次進行脫水(含水率為80%)、干化焚燒后，灰渣的最終去向包括填埋和建材利用。污泥干化焚燒包括干化系統、焚燒系統、煙氣處理系統及相關配套供輔系統。主要能耗和電耗包括天然氣(或蒸汽)、電能、藥耗等。

2.2.1 脫水碳排放

濃縮污泥含水率為95%，經脫水后含水率為80%，此時脫水過程比能耗為28.3 kW·h/(t DS)，按式(5)計算污泥脫水碳排放。

2.2.2 藥劑投加碳排放

污泥脫水過程消耗的藥劑主要是聚丙烯酰胺(PAM)，投加量為污泥干基的0.20%～0.50%，本文取0.35%，PAM生產的碳排放量為30 kg CO2/kg，按式(6)計算。

2.2.3 污泥干化焚燒碳排放

以某工程干化焚燒系統為例，當VS為50%、污泥熱值為12 000 kJ/(kg DS)時，干化焚燒階段天然氣比能耗為88.5 Nm3/(t DS)，天然氣的碳排放因子為1.98 kg CO2/m3。干化焚燒階段電能比能耗為442 kW·h/(t DS)。根據式(9)、式(10)計算污泥干化焚燒的碳排放量。當污泥VS降低，干化焚燒階段天然氣比能耗相應增加。

2.2.4 污泥焚燒的N2O排放

污泥燃燒過程中會釋放N2O氣體，N2O的排放因子為990 g N2O/(t DS)，按式(11)計算污泥焚燒的N2O排放，并根據其全球變暖潛能值得到相應的碳排放量。

2.2.5 灰渣填埋碳排放

若污泥焚燒充分，焚燒后只剩下無機灰分，其填埋不會再生成CH4氣體，故灰渣填埋的碳排放量忽略不計。填埋過程運輸碳排放參照2.1.3小節計算。

2.2.6 建材利用碳減排

根據《建筑碳排放計算標準》(GB/T 51366—2019)，使用污泥焚燒后灰渣作為再生原料生產建材時，應按其所替代的初生原料的碳排放的50%計算，普通硅酸鹽水泥的碳排放因子缺省值為735 kg CO2/(t水泥)。污泥焚燒灰渣可替代5%～20%的水泥礦物原材料，本文取15%。污泥焚燒后，灰渣重量為原污泥減去VS后剩余的干基重量，即當VS含量為50%時，灰渣重量為原污泥干基重量的50%，按照產生的灰渣全部用于建材再生原料，反算出水泥生產量，按式(12)進行碳排放計算。

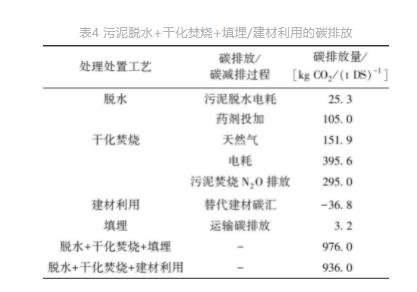

由表4可知，污泥脫水的電耗和藥耗的累加碳排放為130.3 kg CO2/(t DS)。污泥干化焚燒的天然氣和電耗的累加碳排放為547.5 kg CO2/(t DS)，其中約72%為電耗碳排放；干化焚燒的直接碳排放為295.0 kg CO2/(t DS)，主要為N2O的碳排放，干化焚燒的總碳排放為842.5 kg CO2/(t DS)。因此，脫水+干化焚燒的總碳排放為972.8 kg CO2/(t DS)。

污泥焚燒后產物填埋不會再生成CH4氣體，填埋的碳排放主要來自運輸，僅為3.2 kg CO2/(t DS)，脫水+干化焚燒+填埋的總碳排放為976.0 kg CO2/(t DS)。污泥焚燒后灰渣如果能作為再生原料生產建材，可以替代建材礦物原材料生產產生的碳排放，產生的碳匯為-36.8 kg CO2/(t DS)，總碳排放為936.0 kg CO2/(t DS)。污泥干化焚燒后填埋或建材利用的碳排放基本相當，但灰渣建材利用可以產生碳匯，更利于碳減排。目前上海地區污泥焚燒灰渣已推廣應用于建材利用。

2.3 污泥厭氧消化+脫水+干化+焚燒+填埋或建材利用的碳排放

濃縮后的污泥依次進行厭氧消化、脫水(含水率為80%)、干化焚燒，污泥的最終去向包括填埋或建材利用。

2.3.1 電能消耗產生的碳排放

厭氧消化的主要用電設備包括污泥泵(進泥泵和循環泵等)和污泥攪拌設備等。以某工程污泥厭氧消化系統為例，污泥厭氧消化電耗為105 kW·h/(t DS)，電力排放因子取《2019年度減排項目中國區域電網基準線排放因子》電量邊界排放因子平均值[0.895 t CO2/(103 kW·h)]，按式(1)計算厭氧消化電能消耗產生的碳排放量。

2.3.2 污泥加熱產生的碳排放

按照式(2)和式(3)計算污泥加熱產生的碳排放，其中初始污泥溫度取平均值(15 ℃)，以中溫厭氧消化(37 ℃)條件進行計算。K為水的比熱容，取值為4.2 kJ/(kg·℃)，鍋爐產熱的熱效率為90%，IPCC給出的天然氣碳排放因子缺省值為56.1 t CO2/TJ。

2.3.3 沼氣產能產生的碳匯

我國剩余污泥VS含量差異較大，一般在50%～65%。根據《城鎮污水處理廠污泥厭氧消化技術規程》(T/CECS 496—2017)，污泥厭氧消化有機物降解率為35%～45%，本文取40%；沼氣產氣率為0.75～1.10 m3/(kg VS去除)，本文取0.93 m3/(kg VS去除)；沼氣綜合利用效率為0.95；根據《上海市溫室氣體排放核算與報告指南(試行)》，確定CH4熱值為38.93×103 kJ/m3。按照式(4)計算厭氧消化沼氣產能，再根據式(1)計算沼氣替代化石燃料的碳減排量。

以某工程厭氧消化+干化焚燒系統為例，VS取值為50%，污泥消化后干基熱值降低約20%，參照2.1小節和2.2小節的方法進行碳排放計算。

由表5可知，污泥厭氧消化的電能和熱能碳排放為209.2 kg CO2/(t DS)，厭氧消化產生沼氣回收利用產生的碳匯為-385.9 kg CO2/(t DS)，則厭氧消化的碳排放為-176.7 kg CO2/(t DS)，即當VS為50%，污泥進行中溫厭氧消化可以實現能量自給自足，且產能高于耗能。脫水的碳排放為104.3 kg CO2/(t DS)，由于脫水程度不同，藥劑投加種類和劑量不同，脫水碳排放遠低于2.2小節中深度脫水的碳排放。厭氧消化后污泥VS含量降至37.5%，污泥干重降至40 kg，污泥熱值降至約10 000 kJ/(kg DS)，天然氣比能耗增加到142 Nm3/(t DS)，污泥干化焚燒的間接碳排放(天然氣和電耗)為493.9 kgCO2/(t DS)，其中天然氣約占36%，電耗約占64%。干化焚燒的直接碳排放為236.0 kg CO2/(t DS)，干化焚燒總碳排放為729.9 kg CO2/(t DS)。厭氧消化+脫水+干化焚燒的總碳排放為657.5 kg CO2/(t DS)，比2.2小節中脫水+干化焚燒的碳排放[972.8 kg CO2/(t DS)]低約32%。

污泥焚燒后灰渣填埋碳排放為2.6 kg CO2/(t DS)，建材利用的碳匯為-45.9 kg CO2/(t DS)。因此，污泥厭氧消化+脫水+干化+焚燒+填埋的碳排放為660.1 kg CO2/(t DS)，污泥厭氧消化+脫水+干化焚燒+建材利用的碳排放為611.6 kg CO2/(t DS)。由2.2小節和2.3小節可知，厭氧消化+干化焚燒+填埋/建材利用比直接干化焚燒+填埋/建材利用的碳排放減少約30%。

三、污泥處理處置路線碳排放比較

根據上述碳排放方法計算，以上述某工程的厭氧消化和干化焚燒系統為例，可以計算出不同VS含量的濃縮污泥對應的不同處理處置過程的碳排放。

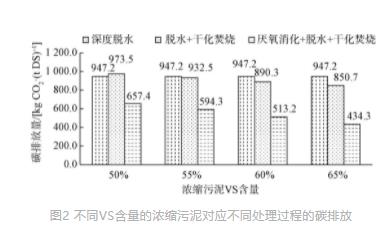

當干化焚燒進泥含水率為80%，VS含量為50%、55%、60%、65%時，焚燒時天然氣比能耗分別為76.7、56.0、34.7、14.7 Nm3/(t DS)，電能比能耗為442 kW·h/(t DS)，不同處理工藝的碳排放如圖2所示。

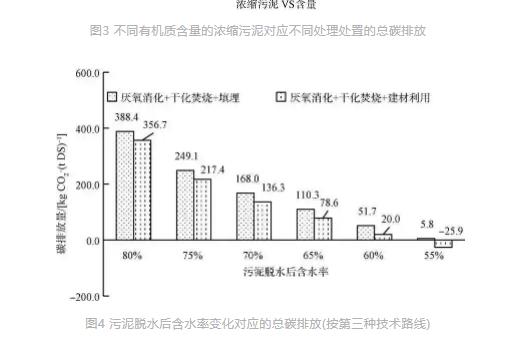

隨著污泥脫水后含水率降低，第三種技術路線的碳排放相應降低，這是因?yàn)槲勰喔苫贌哪芎碾S著污泥脫水后含水率的降低而降低，且當污泥脫水后含水率降至一定程度時，焚燒爐不僅能自持燃燒，焚燒產生的蒸汽還能進行回收利用產生碳匯。由圖4可知，當濃縮污泥VS達到70%，污泥脫水后含水率達到55%時，厭氧消化+干化焚燒+建材利用的碳排放為負值，即污泥處理處置全流程達到碳中和。

結束語

以含水率為95%的濃縮污泥為起點，比較深度脫水+填埋、脫水+干化+焚燒+填埋/建材利用、厭氧消化+脫水+干化+焚燒+填埋/建材利用的碳排放量，結果如下。

1)污泥處理工藝中，當濃縮污泥VS含量在50%～65%時，深度脫水的碳排放和厭氧消化+脫水+干化焚燒的碳排放相當，脫水+干化焚燒的碳排放最高。深度脫水的主要間接碳排放是深度脫水的藥耗，脫水+干化焚燒的主要間接碳排放是干化焚燒的天然氣能耗和電耗，主要直接碳排放是N2O。

2)從污泥處理處置全流程碳排放來看，當填埋處置時，隨VS升高，深度脫水后填埋的碳排放始終遠高于干化焚燒后填埋的碳排放，前者為后者的5倍以上，直接干化焚燒和厭氧消化后再干化焚燒的碳排放量相當。深度脫水后填埋為高碳排放處置方式，應盡量避免。

3)結合污泥最終去向和工程實例，第三種污泥處理處置技術路線更具碳減排優勢，且當濃縮污泥VS含量和污泥脫水后含水率達到一定要求時，可以實現污泥處理處置全流程碳中和，應加快推廣應用。
