我國能源結構的基本特征是“富煤、貧油、少氣”，以煤炭為主的資源稟賦是我國的基本國情。依靠我國豐富的煤炭資源，發展以煤為原料的化工產業，特別是以煤氣化為龍頭的化工產業，是實現煤炭資源潔凈高效利用的有效途徑，對保障我國的能源供應具有重要意義。我國的煤化工項目多建設在內蒙古、新疆、寧夏等煤炭資源豐富但水資源短缺的地區，項目耗水量大、產生的廢水量也大，水質復雜、污染物濃度高，處理難度大。因此，通過高效、穩定的廢水處理技術，實現廢水回用，是推進污水資源化利用的重要舉措，對實現新型煤化工項目可持續發展具有重要意義。本文介紹了一套高氨氮煤氣化廢水處理工程實例，為同類煤化工廢水處理提供參考。

1、工程概況

某化工有限公司煤氣化工藝以褐煤為原料，采用BGL碎煤熔渣氣化爐技術，生產中間產品液氨，最終產品尿素，同時副產硫磺、焦油、粗酚。本項目廢水處理主要包含低溫甲醇洗廢水、氨酚回收廢水、生活化驗及其他污水、初期雨水及地面沖洗水、消防事故污水和過濾器反洗排水。出水經脫鹽處理回用作為循環水補充水，以再生水代替新鮮水。該廢水成分復雜，污染程度高，主要污染物為有機污染物、氨氮和油。經檢測，該廢水碳氮比較低，可生化性一般，而氨氮濃度較高，因此，氨氮的去除是本廢水處理項目的核心。

2、設計規模及進、出水水質

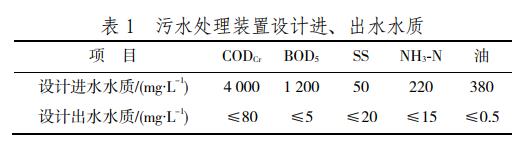

本項目設計水量260m3?h-1，處理后滿足《循環冷卻水用再生水水質標準》（HG/T3923―2007）的水質要求。設計進、出水水質見表1。

3、處理工藝

3.1 處理工藝選擇

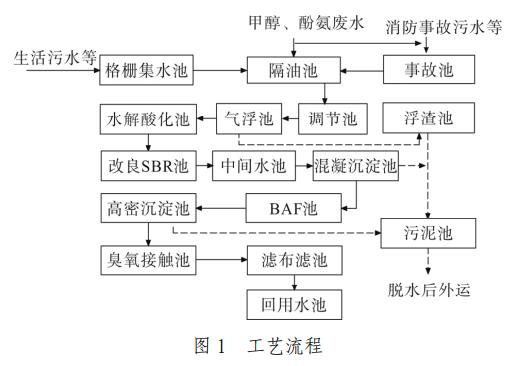

本項目采用以隔油、氣浮為主的預處理，水解酸化、改良SBR、混凝沉淀、曝氣生物濾池為主的生化處理，以及高密度沉淀池、臭氧氧化、濾布濾池為主的深度處理組合工藝，工藝流程見圖1。

3.2 主體工藝設計特點

3.2.1 改良SBR工藝

目前國內在高氨氮廢水處理上多采用改良型SBR工藝，將SBR工藝進水和曝氣時段進行分割，組成多個A/O的串聯工藝，經多次硝化與反硝化達到除氮的目的。SBR工藝集曝氣、沉淀于一體，節約了沉淀池和污泥、污水回流系統，占地省、運行費用低、設備簡單、維護方便；各階段轉化通過時間控制，可滿足不同水量、水質、處理要求的需要，運行靈活；對原污水水質、水量變化的適應能力較強，抗沖擊負荷能力強，脫氮效率高且穩定；運行方式模塊化、程序化，可實現自動化控制。

3.2.2 水解酸化工藝

水解酸化階段的產物主要為小分子有機物，可生物降解性較好，從而減少了整個生化反應的時間和處理的能耗；池體無須密閉，也無須水、氣、固三相分離器，從而降低了造價，更便于維護；出水無厭氧發酵的不良?xì)馕?，有利于改善污水處理廠周圍的環境；反應迅速，池體相對較小，從而節省了大量基建投資；采用升流式多點布水，確保布水均勻，不產生短流，提高了污水的可生化性，降低了SBR池的沖擊負荷。

3.2.3 高密度沉淀池工藝

與傳統絮凝工藝相比，高密度沉淀池采用載體絮凝技術，是集混凝、污泥循環、斜板（斜管）分離及污泥濃縮等于一體的沉淀工藝。其具有處理效率高、單位面積產水量大的優點，大大節省了土建投資及占地面積；采用高效的斜板（斜管）沉淀，原水在整個池體內被均勻分配，沉淀區上升速度可達20～40m?h-1，沉淀池下部設置較大的濃縮區，使排放污泥的含固率更高，可達3%～14%，無需其他的污泥濃縮設施，有利于后續污泥處理；運行穩定，耐沖擊負荷，運行成本低。

3.2.4 臭氧氧化工藝

與常規的消毒方式相比，臭氧氧化能力強，具有快速分解的特征。在整個消毒過程中，多余的氧在30min后又結合成氧分子，不存在任何殘留物，從而解決了二次污染問題，同時也省去了消毒結束后的再次清潔。其具有較強的脫色、除臭和除異味能力，殺菌速度快。同時，為了提高臭氧與污水反應的效率，增加了微納米氣泡發生器，極大地提高了臭氧的利用率，減少臭氧的損耗，降低能耗。

3.2.5 濾布濾池工藝

與傳統的過濾方式相比，濾布濾池工藝出水水質好且穩定；各盤片獨立出水，可監測每個過濾盤片的工作狀況，并可獨立更換；安裝維護簡便，不需放空池水；模塊化的設計使系統更加靈活，可自動化控制，運行維護簡便；水頭損失小，無須二次提升，降低了水廠投資和運行費用；濾盤采用垂直排布，全浸沒設計，利用較小的占地面積就可保證較大的過濾面積，且無須附屬構筑物，土建工程量少，建設周期短。

4、主要處理構筑物及設備參數

4.1 預處理

1）格柵-集水池。

設格柵井1座，尺寸為8m×0.8m×8m，砼結構；安裝回轉式格柵除污機1臺，間隙5mm；螺旋輸送壓榨機1臺，手電兩用圓閘門1套。設集水池1座，尺寸為6.2m×3m×8m，砼結構；安裝污水提升泵2臺。

2）隔油池。

設隔油池2座，尺寸為20m×5m×2.6m，砼結構，水力停留時間2h；安裝防爆型刮油機2臺，油水分離器2臺，防爆型渣油泵2臺，重油儲槽1臺，防爆型排重油泵2臺。

3）調節池。

設調節池1座，尺寸為40m×25m×7m，砼結構加蓋，水力停留時間24h；安裝潛污泵3臺，潛水?dāng)嚢铏C(jī)4臺。

4）氣浮池。

采用溶氣氣浮，設氣浮池成套設備2臺，處理能力150m3?h-1。

5）事故池。

設事故池1座，尺寸為37.5m×26.5m×7m，砼結構加蓋；安裝污水提升泵3臺，潛水?dāng)嚢铏C(jī)4臺。

4.2 生化處理

1）水解酸化池。

設水解酸化池2座，尺寸為20m×12m×7m，砼結構加蓋，水力停留時間12h；安裝排泥泵2臺。

2）改良SBR池。

設SBR池8座，尺寸為50m×20m×7.5m，砼結構；安裝潷水器8臺，流量400m3?h-1；蝶式曝氣器80臺，外徑1400mm；循環泵24臺，排泥泵8臺；羅茨鼓風機12臺，流量45m3?min-1。

3）中間水池。

設中間水池1座，尺寸為14m×8m×5m，砼結構加蓋；安裝提升泵3臺。

4）混凝沉淀池。

設混凝沉淀池1座，尺寸為15m×12m×4.8m，砼結構加蓋；安裝中速槳式攪拌機1臺，轉速65r?min-1；低速槳式攪拌機2臺，轉速20r?min-1；干式不堵塞排泥泵2臺。

5）曝氣生物濾池。

設曝氣生物濾池4座，尺寸為8m×6m×6m，砼結構加蓋；反沖洗水池1座，尺寸為9.65m×5m×6.3m，砼結構加蓋。安裝專用濾料636m3，粒徑4~6mm；長柄濾頭8668個，濾帽縫隙2mm，縫隙條數16個；單孔膜曝氣器2240個，通氣量每個0.3m3；羅茨鼓風機6臺，流量2.8m3?min-1；反洗羅茨鼓風機2臺，反洗泵2臺，反沖洗水排污泵2臺。

4.3 深度處理

1）高密度沉淀池。

設高密度沉淀池1座，尺寸為13m×12m×5m，砼結構；混凝區安裝槳式攪拌機4臺，絮凝區安裝提升式攪拌機2臺；中心傳動刮泥機2臺，電動撇渣器2臺；斜管填料40m3，高度1.5m，管徑80mm；污泥回流泵4臺，排泥泵2臺，浮渣抽吸泵2臺。

2）臭氧接觸池。

設臭氧接觸池1座，尺寸為12m×4.5m×6m，砼結構加蓋；安裝尾氣破壞器2臺，提升泵3臺，供水泵2臺；氧氣儲槽2臺，容積2m3；臭氧發生器3臺，產量7.5kg?h-1；微納米氣泡發生器6臺。

3）濾布濾池。

設濾布濾池1座，尺寸為7.5m×4.4m×3.5m，砼結構；反沖洗水泵1臺，旋轉驅動電機1臺；可調出水堰板3條，其中，尺寸為2800×450的出水堰板1條，尺寸為500×400的出水堰板2條；濾盤6片，尺寸φ2.0m；進水閘門1臺。

4）回用水池。

設回用水池1座，尺寸為12m×8.5m×6m，砼結構加蓋；安裝回用水泵6臺。

5、工程運行效果

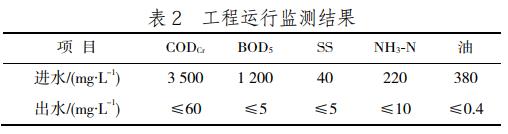

本工程自運行以來，出水水質穩定達到設計指標，進出水監測結果見表2。

6、結論

綜上，采用以隔油、氣浮為主的預處理，水解酸化、改良型SBR、混凝沉淀、曝氣生物濾池為主的生化處理，高密度沉淀池、臭氧氧化、濾布濾池為主的深度處理工藝，對高氨氮煤氣化廢水進行處理，出水達到了《循環冷卻水用再生水水質標準》（HG/T3923―2007）的水質要求，實現了回用的要求，節約了水資源，達到了水資源的循環使用。（來源：阜新市生態環境保護服務中心，遼寧省阜新生態環境監測中心）
