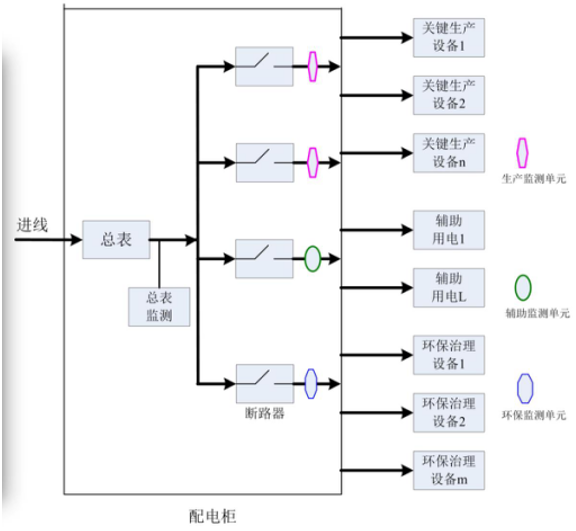

環保設施運行狀態監測系統（工況用電監測系統）由多參量監測與通信終端、云端數據分析計算系統、前臺網站展示以及手機 APP 展示等部分組成。系統不僅可實現對企業環保治理設施以及關鍵生產設施運行狀態的同步實時監測和分析，而且還可以對企業生產設施的安全運行提供決策依據。

一、 點位選取原則

原則一：點位應包括所有的污染治理設施即環保設施。

原則二：點位應包括環保設施對應的產污生產設施。

原則三：點位應包括參與停限產或錯峰生產的生產設施。

二、 點位選取方法

1. 參照企業環評，找到所有的環保設施，統計出環保設施數量。

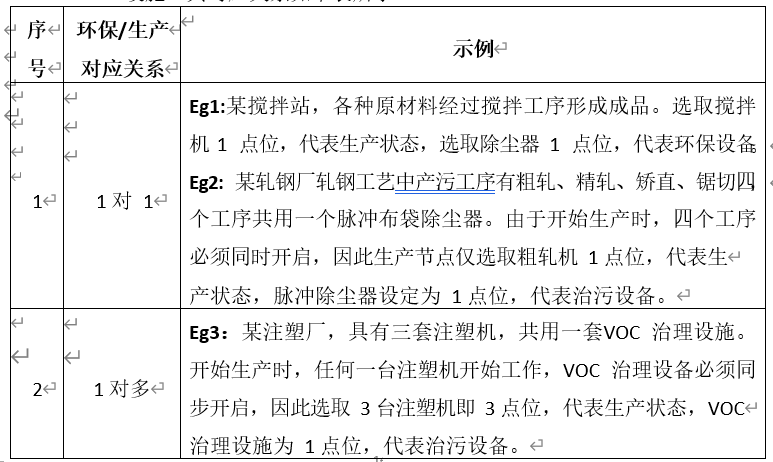

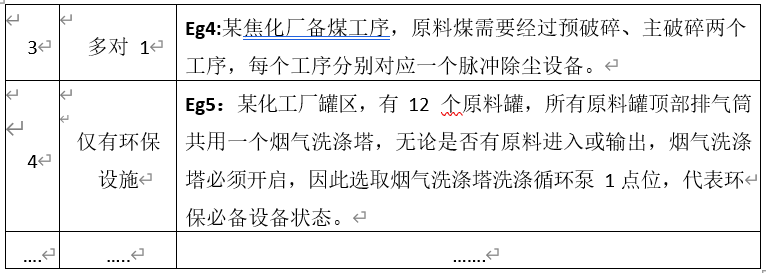

2. 根據企業自身生產工藝，整理每臺環保設施所服務的產污生產設施。其對應關系如下表所示。

3. 根據對應關系制定最為客觀合理的點位數量。

三、 情況說明

1. 若干環保設施共用一個排放口的情況不能設定為一個點位，幾個環保設施即為幾個點位。

2. 該指南僅提出了部分常規情況的點位選取方法。如遇到企業選點問題可咨詢我公司業務聯系人。

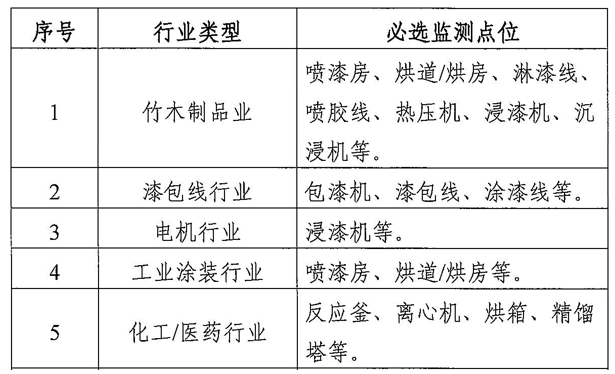

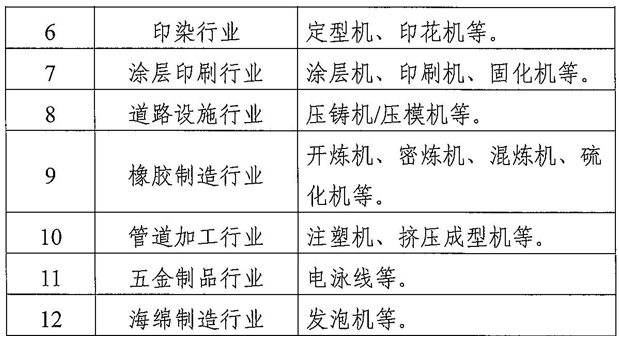

四、 部分必選監測點位表

五、設備布點及安裝指導

智易時代工況在線監測儀分為兩類產品

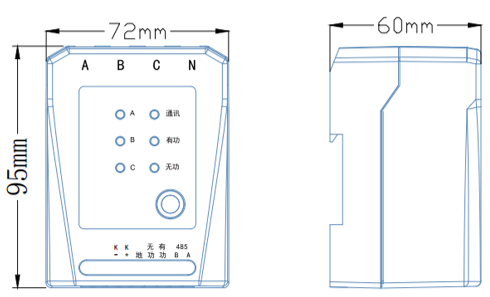

5.1 一對一主機

設備選型前需確定該設備所監測電路中實際電流量、最大電流量、互感器被測線纜的線徑，調查完成后請每家企業協調電工填報企業調查登記表格。

一臺主機單點進行上傳平臺，主機采用單DTU進行上報，通過唯一MN號上報平臺，主機詳細參數見產品說明書。

安裝準備材料：手電鉆、PVC管（φ10）若干米、彎頭和三通和直通連接件若干、螺紋軟管若干米、小一字改錐、十字改錐、偏口鉗、剝線鉗、兩芯電源護套線等

安裝注意事項：

1）安裝壁掛件請保證水平，安裝壁掛件后直接將主機掛上即可；

2）箱體天線盡量避免安裝在密封的金屬箱體中；

3）工況在線監測主機安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞監測終端的場所。

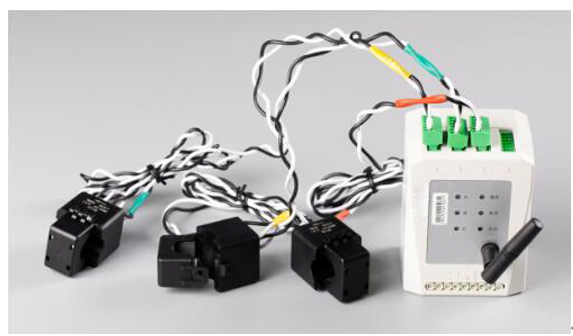

4）安裝接線：A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜，即可完成安裝。

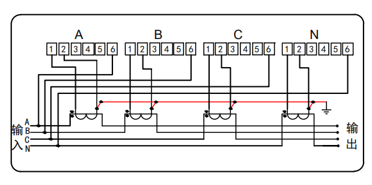

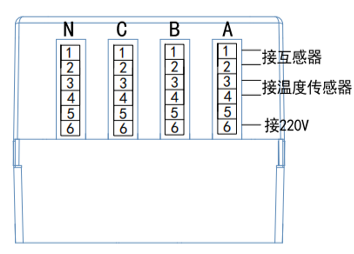

每套主機配套3個電流互感器，分別對應模塊ABC三個端子排上，將電流互感器端子頭分別對應ABC順序接入模塊上ABC三組綠色端子排上的1和2接線口，3、4、5接線口不用管，6號接線口出廠前已經接好，即可完成互感器和模塊的安裝和接線。

5）設備需要接入24小時常開22V電源，開關輸入口進入220V電源。

6）互感器到主機設備距離不要超過10米。

5.2 一拖多設備

設備選型前需確定該設備所監測電路中實際電流量、最大電流量、互感器被測線纜的線徑，調查完成后請每家企業協調電工填報企業調查登記表格。
設備采用一主機帶多模塊監測方式，設備選用高精度專業電力監測終端模塊和數采儀模式進行工況在線監測。

安裝準備材料：手電鉆、PVC管（φ10）若干米、彎頭和三通和直通連接件若干、螺紋軟管若干米、小一字改錐、十字改錐、偏口鉗、剝線鉗、兩芯電源護套線。兩芯帶屏蔽信號線若干等

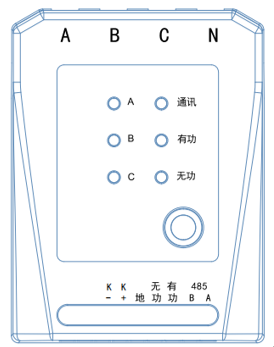

解釋：

IN：漏電流檢測端口

溫+-；GND：溫度檢測端口，

I+-:電流檢測端口

Ua，Ub，Uc，Un為電壓檢測端口。

模塊下方485A、B兩個接線口接入485信號線直接接入主機，模塊之間采用485手拉手連接方式，485信號線距離不要超過1000米。
