某黃金冶煉廠在生產(chǎn)過(guò)程中產(chǎn)生工業(yè)廢水，采用電石渣中和法進(jìn)行處理，處理后廢水(下文簡(jiǎn)稱“中和液”)滿足?污水綜合排放標(biāo)準(zhǔn)(GB8978-1996)?排放指標(biāo)，達(dá)標(biāo)外排。目前，黃金冶煉廠中和液外排量約800m3/d，而廠區(qū)工業(yè)用水量為1200m3/d，為響應(yīng)“節(jié)能減排、清潔生產(chǎn)”的號(hào)召，該黃金冶煉廠擬對(duì)中和液進(jìn)行深度處理，控制鈣、鎂離子濃度小于50mg/L，滿足工業(yè)用水要求后，將中和液回用于生產(chǎn)，達(dá)到減少?gòu)U水外排量、回收利用水資源的目的。通過(guò)試驗(yàn)，對(duì)各種除鈣、鎂技術(shù)方案進(jìn)行比較，優(yōu)選出技術(shù)可靠、經(jīng)濟(jì)可行的工藝參數(shù)及流程，并進(jìn)行工業(yè)化應(yīng)用轉(zhuǎn)化。

　　1、檢測(cè)方法及藥劑設(shè)備

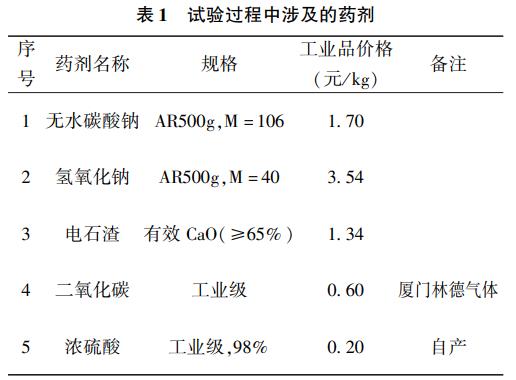

　　試驗(yàn)研究過(guò)程中送檢項(xiàng)目主要為鈣、鎂，其主要檢測(cè)方法為化學(xué)滴定法和原子吸收法。試驗(yàn)過(guò)程中涉及的藥劑詳見(jiàn)表1。

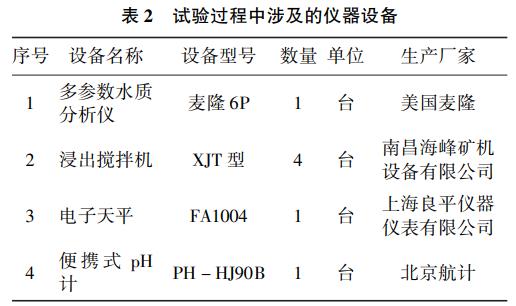

　　試驗(yàn)過(guò)程中涉及的儀器設(shè)備見(jiàn)表2。

　　2、試驗(yàn)水樣及原理

　　2.1 試驗(yàn)水樣

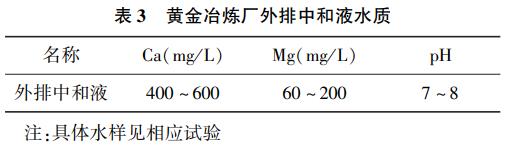

　　黃金冶煉廠目前外排中和液水質(zhì)情況見(jiàn)表3。

　　從表3中可知，中和液中鈣、鎂離子含量較高，若直接回用于生產(chǎn)易造成生產(chǎn)系統(tǒng)硬度結(jié)垢，影響系統(tǒng)正常運(yùn)行，所以需對(duì)中和液進(jìn)行除硬處理，使其水質(zhì)能滿足工業(yè)生產(chǎn)要求。

　　2.2 試驗(yàn)原理

　　根據(jù)碳酸鈣(Ksp=3.36×10^-9)、碳酸鎂(Ksp=6.82×10^-6)、氫氧化鈣(Ksp=5.5×10^-6)和氫氧化鎂(Ksp=1.8×10^-11)的溶度積差異可知，向溶液中投加氫氧根、碳酸根，在一定的pH條件下，溶液中的鎂離子將以氫氧化鎂的形式、鈣離子將以碳酸鈣的形式沉淀去除。主要化學(xué)反應(yīng)如下：

　　根據(jù)黃金冶煉廠所在地現(xiàn)場(chǎng)情況，冶煉廠可使用的氫氧根來(lái)源包括電石渣、片堿，碳酸根來(lái)源包括二氧化碳?xì)怏w、碳酸鈉。本試驗(yàn)根據(jù)現(xiàn)場(chǎng)藥劑供應(yīng)情況，對(duì)各氫氧根藥劑和碳酸根藥劑進(jìn)行組合試驗(yàn)，以選擇最優(yōu)的除硬藥劑。

　　3、結(jié)果與討論

　　3.1 工藝篩選

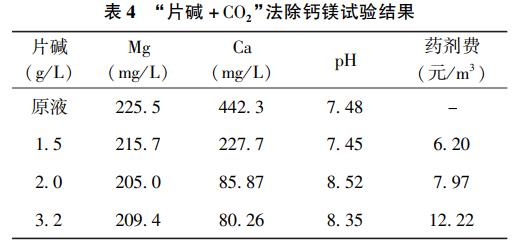

　　3.1.1 “片堿+CO2”法取中和液1.0L共3份，分別一次性往其中加入片堿1.5g/L、2.0g/L和3.2g/L，然后通入二氧化碳?xì)怏w(氣量為0.05L/min)，曝氣攪拌反應(yīng)時(shí)間為15min(CO2加量：0.05L/min×15min×1.977g/L=1.48g，可知CO2為過(guò)量投加，以下計(jì)算同)，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表4。

　　從表4可知，采用“片堿+CO2”法除鈣鎂，不僅需要消耗大量的堿(理論上，投加1g/LCO2需使用片堿1.82g/L)而導(dǎo)致藥劑費(fèi)用大增，且受反應(yīng)pH的影響除鎂效果不明顯。因此，中和液除鈣鎂不宜采用“片堿+CO2”法。

　　3.1.2 “電石渣+CO2”法

　　3.1.2.1 一級(jí)除鈣鎂：取中和液1.0L共5份，分別一次性往其中加入一定量的電石渣，然后通入二氧化碳?xì)怏w(氣量為0.05L/min)，曝氣攪拌反應(yīng)時(shí)間為10min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表5。

　　從表5可知，隨著電石渣用量的增大，水中鎂含量逐漸降低，但水中鈣含量整體呈上升趨勢(shì)，其原因?yàn)闅溲趸}為微溶，電石渣的加入使水體的鈣含量增加。按電石渣加量為3.0g/L的試驗(yàn)條件計(jì)算，鈣含量0.568g/L則理論上相當(dāng)于需要CO20.625g/L(藥劑費(fèi)至少增加0.375元/m3，以及維持反應(yīng)pH時(shí)所需要的片堿1.14g/L)，或碳酸鈉1.505g/L(藥劑費(fèi)增加2.56元/m3)。

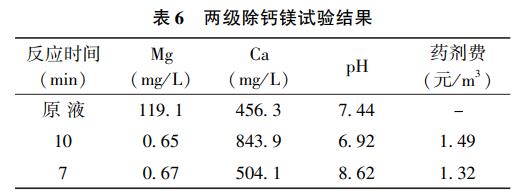

　　3.1.2.2 兩級(jí)除鈣鎂：取中和液1.0L共2份，分別一次性往其中加入2g/L電石渣，然后過(guò)濾取濾液，其中一份濾液通入二氧化碳?xì)怏w(氣量為0.05L/min)，曝氣攪拌反應(yīng)時(shí)間為10min，另一份則通入二氧化碳?xì)怏w(氣量為0.05L/min)，曝氣攪拌反應(yīng)，以pH降至9.0時(shí)結(jié)束曝氣。反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表6。

　　從表6中可知，“電石渣+CO2”采用兩級(jí)對(duì)除鎂顯著，但因電石渣的投加而引入的鈣卻大幅增加，最終導(dǎo)致二級(jí)除鈣的藥劑費(fèi)用大大增加。同時(shí)，CO2的投加，會(huì)使水體pH下降，將導(dǎo)致生成的沉淀碳酸鈣轉(zhuǎn)化為可溶性的碳酸氫鈣。

　　因此，中和液除鈣鎂不宜采用“電石渣+CO2”法。

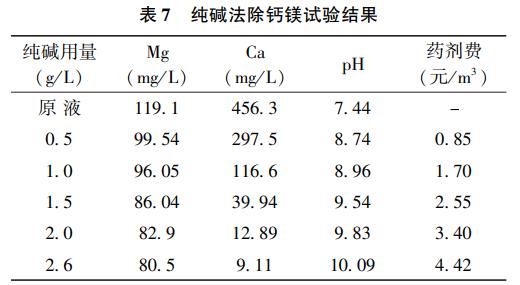

　　3.1.3 純堿法取中和液1.0L共5份，分別一次性往其中加入一定量的純堿，然后攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表7。

　　從表7可知，采用純堿法除鈣鎂，隨著碳酸鈉用量的增大，除鈣效果顯著，且用量為1.5g/L時(shí)鈣含量可降至小于50mg/L，對(duì)鎂的去除則較少，其原因?yàn)樘妓徭V溶解度較大，即除鎂必須使其轉(zhuǎn)化為較難溶的氫氧化鎂，即提高反應(yīng)pH。此外，工業(yè)實(shí)際中，若對(duì)回用水中鈣鎂含量要求約100mg/L時(shí)，則可直接采用純堿法除鈣鎂。

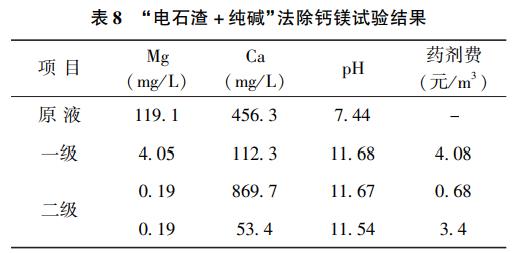

　　3.1.4“電石渣+純堿”法取中和液1.0L共2份，分別一次性往其中加入1.5g/L電石渣并攪拌溶解，然后往其中一份直接加純堿2.0g/L，攪拌反應(yīng)約30min，另一份則過(guò)濾得濾液(部分送檢測(cè))，取500ml濾液往其中加入純堿2.0g/L，攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表8。

　　從表8中可知，采用“電石渣+純堿”法一級(jí)和二級(jí)的除鎂效果均顯著，但二級(jí)的除鈣效果優(yōu)于一級(jí)。

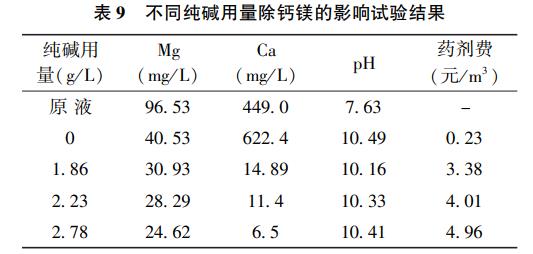

　　取中和液2.0L共1份，一次性往其中加入0.5g/L電石渣，然后過(guò)濾取濾液，濾液平均分成4份，分別往其中加入一定量的純堿(以鈣含量700mg/L計(jì)，純堿用量按摩爾比0、1.0、1.2和1.5倍投加)，攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表9。

　　從表9中可知，采用“電石渣+純堿”法兩級(jí)除鈣鎂，可實(shí)現(xiàn)處理后水中鈣、鎂離子含量不大于50mg/L的要求。此外，藥劑費(fèi)用約為3~4元/m3。

　　因此，中和液采用“電石渣+純堿”法兩級(jí)除鈣鎂在技術(shù)、經(jīng)濟(jì)上是可行的。但在工藝上涉及兩次固液分離，設(shè)備投資相對(duì)較大且現(xiàn)場(chǎng)操作、管理較為繁瑣。

　　3.1.5“片堿+純堿”法(雙堿法)

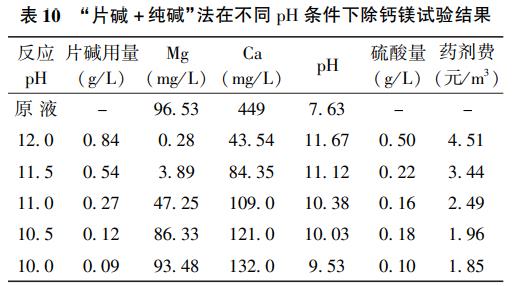

　　取中和液500ml共5份，分別往其中加入一定量的片堿調(diào)節(jié)pH至10.0、10.5、11.0、11.5和12.0，再分別加入0.9g/L的純堿(純堿用量與原液鈣摩爾濃度的0.75倍)，攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表10。

　　從表10可知，在相同純堿用量條件下，隨著反應(yīng)pH的升高，水中鎂含量逐漸降低，當(dāng)反應(yīng)pH為11.0時(shí)，處理后鎂含量可小于50mg/L。

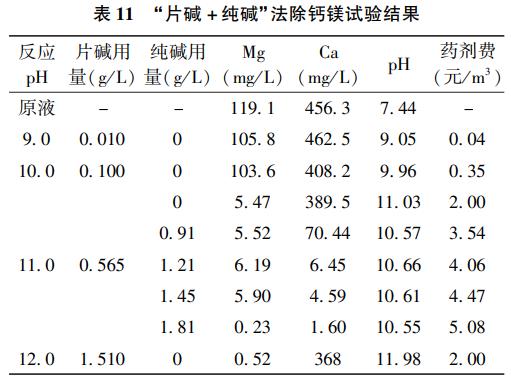

　　取中和液500ml共8份，分別往其中加入一定量的片堿調(diào)節(jié)pH至9.0、10.0、11.0和12.0，再往pH為11.0的水樣中加入一定量的純堿(用量分別為原液鈣摩爾濃度的0、0.75、1.0、1.2和1.5倍，即為原液鈣含量的0、1.99、3.18和3.98倍)，攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表11。

　　從表10和11中可知，鎂的去除主要取決于反應(yīng)pH(少量鎂形成碳酸鎂沉淀)，對(duì)鈣的去除影響較小，且需控制反應(yīng)pH約11.0。當(dāng)反應(yīng)pH為11.0時(shí)，隨著純堿用量的增大，水中鈣含量逐漸降低。且雙堿法在一定條件下，可實(shí)現(xiàn)處理后水中鈣、鎂離子含量不大于50mg/L的要求。此外，藥劑費(fèi)用約為3~4元/m3。

　　綜上所述，中和液采用雙堿法除鈣鎂在技術(shù)、經(jīng)濟(jì)上是可行的。

　　3.1.6 小結(jié)

　　通過(guò)開(kāi)展“片堿+CO2”法、“電石渣+CO2”法、純堿法、“電石渣+純堿”法和雙堿法的工藝篩選試驗(yàn)，在技術(shù)、經(jīng)濟(jì)上進(jìn)行初步評(píng)價(jià)，得出以下結(jié)論：

　　3.1.6.1 “片堿+CO2”法不適宜用于中和液除鈣鎂，主要原因在于二氧化碳的投加需要消耗大量的片堿以維系較高的反應(yīng)pH，且除鎂效果差。

　　3.1.6.2 “電石渣+CO2”法不適宜用于中和液除鈣鎂，主要原因在于電石渣的投加使水中鈣含量增加，最終導(dǎo)致二級(jí)除鈣的藥劑費(fèi)用大大增加，且同樣存在“片堿+CO2”法中存在的問(wèn)題。

　　3.1.6.3 純堿法除鈣效果顯著(處理后鈣含量可小于50mg/L)，但無(wú)法實(shí)現(xiàn)處理后水中鈣、鎂含量同時(shí)不大于50mg/L的要求，若對(duì)回用水中鈣鎂含量要求約100mg/L時(shí)，則可直接采用純堿法除鈣鎂。

　　3.1.6.4 “電石渣+純堿”法和雙堿法，可實(shí)現(xiàn)處理后水中鈣、鎂含量不大于50mg/L的要求，藥劑費(fèi)用均約為3~4元/m3，在技術(shù)、經(jīng)濟(jì)上是可行的。但是，“電石渣+純堿”法，在工藝上涉及兩次固液分離(一級(jí)除鎂、二級(jí)除鈣)，設(shè)備投資相對(duì)較大且現(xiàn)場(chǎng)操作、管理較為繁瑣。因此，中和液除鈣鎂建議采用雙堿法，下文亦針對(duì)此法進(jìn)行工藝參數(shù)優(yōu)化。

　　3.2 純堿用量對(duì)雙堿法除鈣鎂的影響

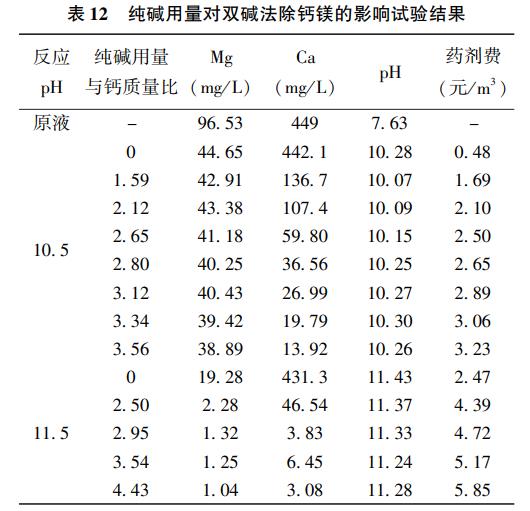

　　取中和液4L，往其中加入一定量的片堿(約0.139g/L)調(diào)節(jié)pH至10.5，然后平均分成8等份，再分別往其中加入一定量的純堿(用量分別為鈣含量的0至3.56倍)，再取中和液2L，往其中加入一定量的片堿(約0.70g/L)調(diào)節(jié)pH至11.5，然后平均分成4等份，再分別往其中加入一定量的純堿(用量分別為鈣含量的0至4.43倍)，均攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)表12。

　　由表12可知，在反應(yīng)pH10.5條件下，純堿用量越大，鈣含量越低，在純堿用量為鈣含量的2.8倍時(shí)，可實(shí)現(xiàn)處理后水中鈣、鎂含量不大于50mg/L。在反應(yīng)pH11.5條件下，純堿用量為鈣含量的2.5倍時(shí)，可實(shí)現(xiàn)處理后水中鈣、鎂含量不大于50mg/L，繼續(xù)增大純堿用量對(duì)鈣的去除影響不大?？梢?jiàn)，在反應(yīng)pH10.5~11.5范圍內(nèi)，高的反應(yīng)pH有利于鈣鎂的去除，但由于片堿價(jià)格較高而使處理藥劑費(fèi)偏高。

　　因此，在保證處理后水中鈣、鎂含量不大于50mg/L的要求下，適當(dāng)減少片堿投加量(降低反應(yīng)pH)，而提高純堿用量可實(shí)現(xiàn)較好的經(jīng)濟(jì)性，建議純堿用量為鈣含量的2.8倍。

　　3.3 pH對(duì)雙堿法除鈣鎂的影響

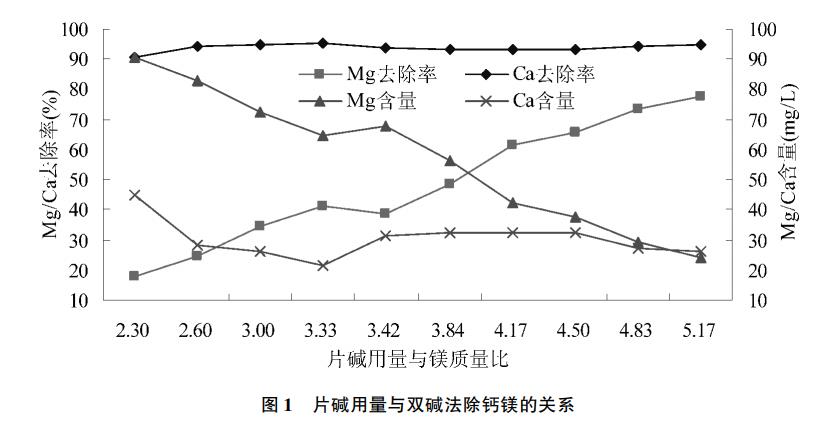

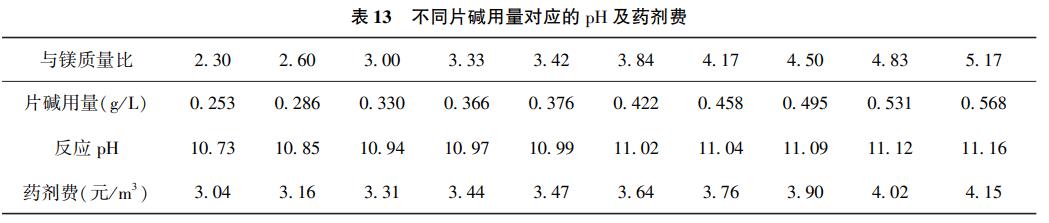

　　取中和液(鈣、鎂含量分別為481.9mg/L、109.9mg/L)若干份，往其中加入一定量的片堿調(diào)節(jié)pH(不同片堿用量對(duì)應(yīng)的pH見(jiàn)表13)，然后往其中加入一定量的純堿(用量為鈣含量的2.80倍)，均攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，取濾液送檢測(cè)，結(jié)果見(jiàn)圖1。

　　從表13和圖1可知，在一定的純堿用量條件下，隨著片堿用量的增大、反應(yīng)pH的提高，鎂去除率逐漸升高，即提高反應(yīng)pH有利于鎂的去除，但鈣去除率基本保持平穩(wěn)不變。當(dāng)片堿用量約為鎂含量的4倍時(shí)，可實(shí)現(xiàn)處理后水中鈣、鎂含量均不大于50mg/L的要求。因此，建議控制反應(yīng)pH約為11.0。

　　3.4 綜合條件試驗(yàn)

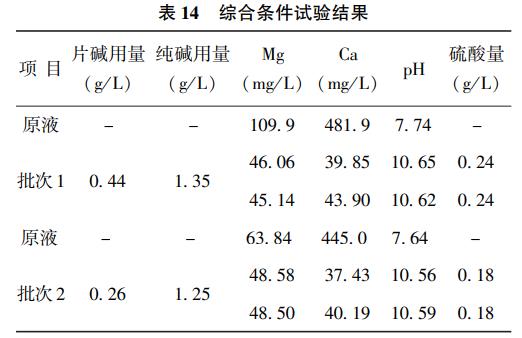

　　取中和液(不同批次)1L共2份，往其中加入一定量的片堿(用量為鎂含量的4.0倍)調(diào)節(jié)pH約11.0，然后往其中加入一定量的純堿(用量為鈣含量的2.80倍)，均攪拌反應(yīng)約30min，反應(yīng)結(jié)束后過(guò)濾，濾液送檢測(cè)，試驗(yàn)結(jié)果見(jiàn)表14。

　　取部份濾液用20wt%的硫酸調(diào)節(jié)pH約為8.0，98%濃硫酸用量約為0.2g。

　　從表14中可知，在優(yōu)化工藝參數(shù)條件下，中和液經(jīng)處理后鈣、鎂含量均不大于50mg/L。因此，采用雙堿法在技術(shù)上是可行的。

　　4、經(jīng)濟(jì)預(yù)評(píng)價(jià)

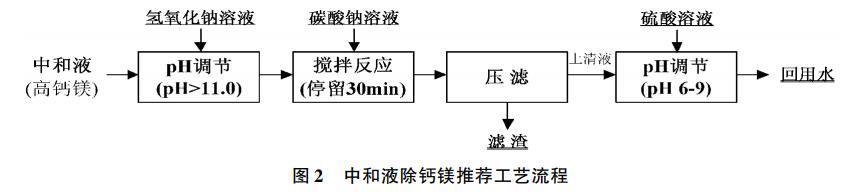

　　通過(guò)試驗(yàn)得出的優(yōu)化工藝參數(shù)：片堿(用量為鎂含量的4.0倍)調(diào)節(jié)反應(yīng)pH至11.0，純堿用量為鈣含量的2.80倍，推薦工藝流程見(jiàn)圖2。

　　4.1 藥劑消耗及費(fèi)用

　　以中和液中Ca2+450mg/L、Mg2+150mg/L計(jì)，用雙堿法工藝處理(處理后鈣、鎂含量均不大于50mg/L)，1t廢水處理藥劑費(fèi)用(片堿+純堿+硫酸)為：

　　即1t廢水處理藥劑費(fèi)為4.31元。

　　4.2 設(shè)備清單

　　按中和液處理規(guī)模1000m3/d計(jì)，采用雙堿法除鈣鎂工藝所需的設(shè)備清單見(jiàn)表15。

　　5、結(jié)論

　　通過(guò)對(duì)某黃金冶煉廠中和液除鈣鎂工藝的篩選，并開(kāi)展工藝優(yōu)化試驗(yàn)，得出以下結(jié)論：

　　工藝參數(shù)：中和液除鈣鎂采用雙堿法，片堿(用量為鎂含量的4.0倍)調(diào)節(jié)反應(yīng)pH至11.0，純堿用量為鈣含量的2.80倍。

　　技術(shù)指標(biāo)：在優(yōu)化工藝下，指標(biāo)良好，中和液經(jīng)處理后鈣、鎂含量均不大于50mg/L。

　　(來(lái)源：紫金礦業(yè)集團(tuán)股份有限公司)
