一、概述

　　氯化銨、氯化鈉廢水傳統蒸發結晶技術，雖然可以將其中的溶解鹽類結晶析出，從而使得脫鹽后的冷凝水可以回用或進入后續處理工段，但由于最終得到的是混合鹽，不僅沒有利用價值而且會形成新的固廢，如果按固體危廢進行處置將產生巨大的處理費用。因此，如何將廢水中的氯化銨與氯化鈉進行有效分離從而進行綜合利用，得到滿足工業或農業使用要求的產品將具有重要意義。

　　二、設計思路

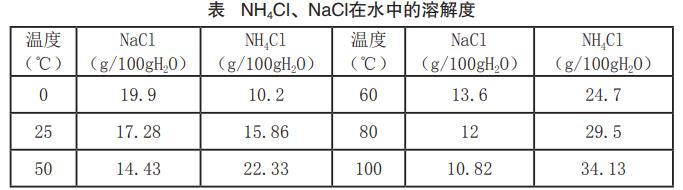

　　根據氯化銨與氯化鈉的溶解度隨溫度的變化而變化，采用分鹽技術通過蒸發、結晶、再蒸發分離出氯化銨和氯化鈉。

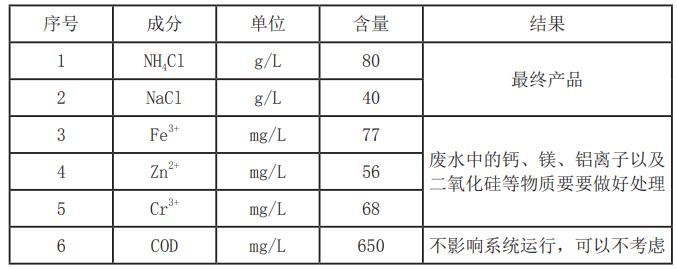

　　三、廢水主要組成

　　四、工藝過程

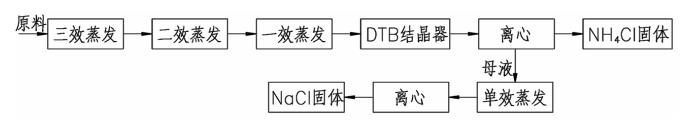

　　原料液先加入重金屬捕捉劑(強力螯合劑)形成沉淀，去除Cr3+、Zn2+、Fe3+，上清液經上料泵進入冷凝水預熱器預熱后，然后依次進入三效、二效及一效加熱室及分離室進行蒸發濃縮，濃縮物料由一效出料泵進入DTB冷凍結晶，結晶后物料經結晶出料泵進入稠厚器增稠，然后通過離心機離心分離得到氯化銨固體。分離后母液去氯化鈉蒸發系統繼續蒸發，經離心機離心分離得到氯化鈉固體(見下圖)。

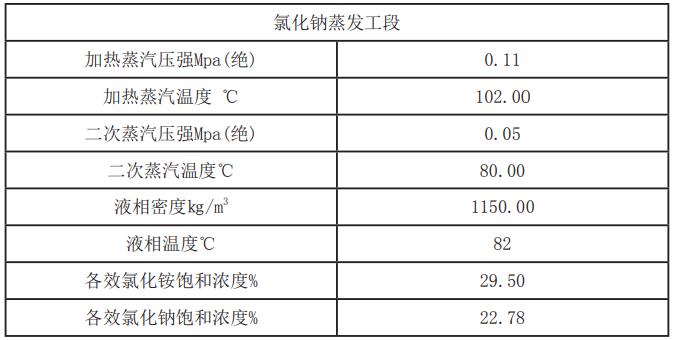

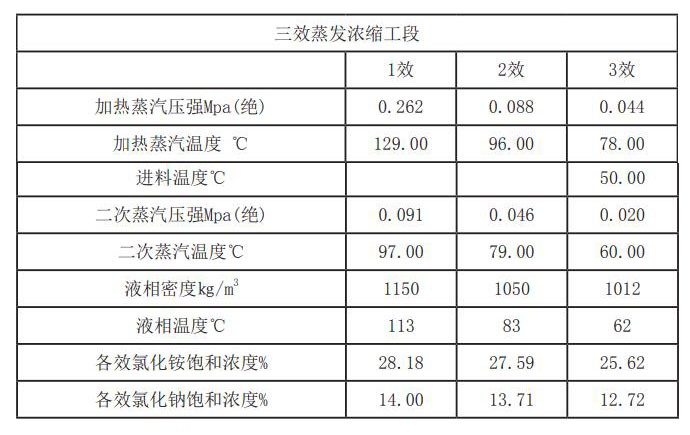

　　五、工藝計算

　　六、經濟性評價

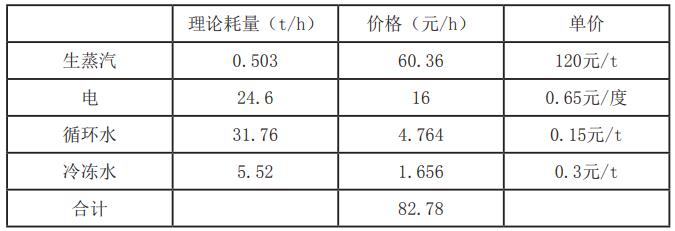

　　(一)運行成本

　　注：此費用為噸水運行成本。

　　(二)經濟性分析

　　因此，采用本分鹽方案，得到工業級氯化鈉及農業級氯化銨，氯化鈉、氯化銨廢水不僅得到了有效處理，而且蒸發出的冷凝水可以生產回用，鹽類得到綜合利用并抵消運行能耗，大大減輕了相關行業的企業運行成本及環保負擔。(來源：石家莊工大化工設備有限公司)
