中控信息基于物聯智控平臺的二次供水解決方案
二供泵站激增,
如何對大量的二次供水全過程實時監控?
如何實現大量的二次供水泵站的日常運維管理?
如何達到安全優質加壓供水、有效降低加壓運行成本?
如何破解二次供水泵站管理中存在的業務痛點
中控信息二次供水泵站管理解決方案
將帶你一探究竟
中控信息二次供水泵站解決方案
中控信息二次供水泵站解決方案,利用新一代物聯網技術、信息技術、云計算、大數據、數字孿生技術等先進技術,通過物聯智控平臺對城市的全部二次供水泵站實行全面監控,為二次供水泵站的運維提供全方位立體服務,提升二次供水泵站精細化、智慧化的管理能力。

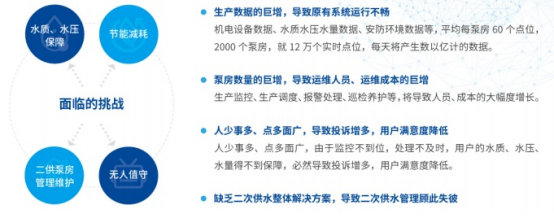

(一)業務痛點

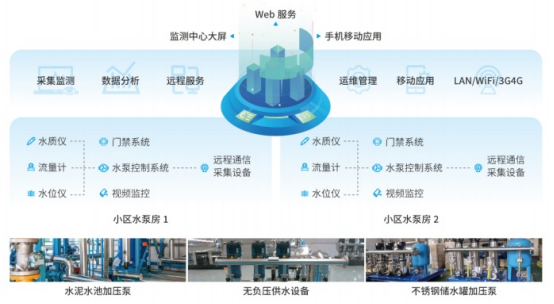

(二)建設思路

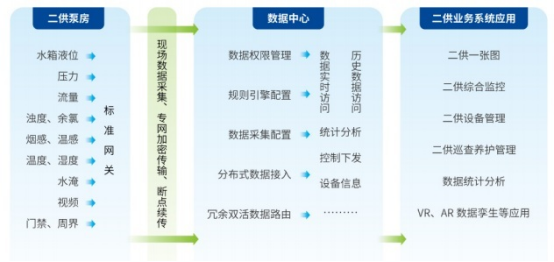

(三)系統構架

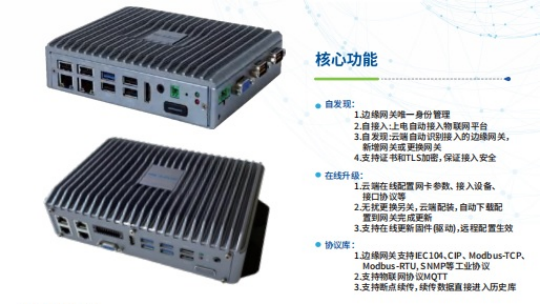

(四)物聯邊緣網關
在二次供水泵站中配置前置物聯邊緣網關,通過物聯邊緣網關實現二次供水泵站與監控中心數據連接,內含多工業協議、物聯網協議、具備斷線重連和數據斷點續傳功能及下發網關配置更新功能,實時采集二次供水泵站等單體實時數據和歷史數據并轉發至物聯智控平臺。

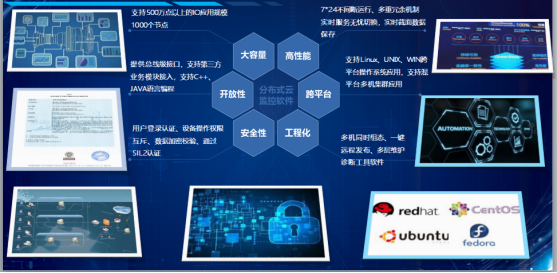

(五)物聯智控平臺
物聯智控平臺作為二供設備實時數據的采集和監控支撐平臺,聚焦物聯設備采集、智能化調度控制建設需求,提供功能強大的設備接入、實時數據存儲、計算、控制、報警、趨勢等功能,支持分布式部署,提供WEB-HMI引擎,滿足基于瀏覽器遠程進行組態配置和監控場景需要。平臺支持 500萬點以上的IO應用規模,能滿足大中型城市5000個二次供水泵站的集中監控和綜合運維。

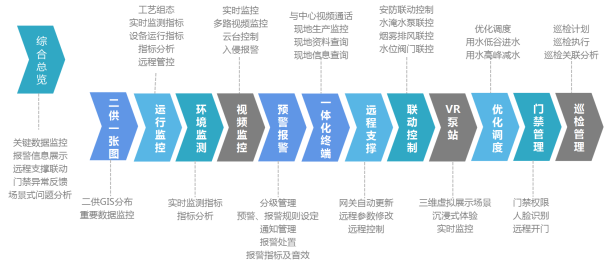

(六)十二大場景功能

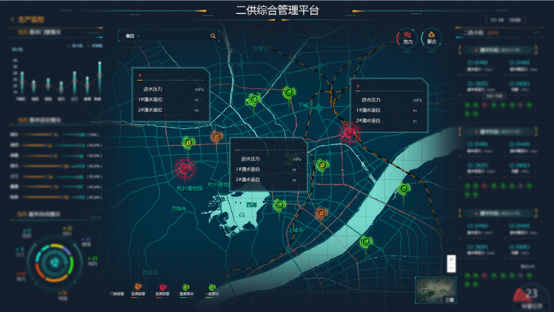

1. 二供一張圖
按照“一個平臺、一張網”的原則,將水務公司所有二次供水泵站集成在一個平臺上,以GIS地圖的方式展示二次供水泵站的分布情況,并對二次供水的重要關鍵數據進行監控,形成完整的二次供水一張圖,方便管理人員實時、完整地管理與監控公司二次供水的生產服務情況。
2. 綜合總覽
通過二次供水綜合總覽,對每個二次供水的重要關鍵數據進行監控,在一個界面上或GIS地圖上直觀地、清晰地展現每個二次供水的總體生產情況,如二次供水泵站組態、壓力變化趨勢、水質變化趨勢、視頻、門禁、主要檢測數據等,使得管理者通過一個功能界面能對每個二次供水的總體生產運行情況進行了解。

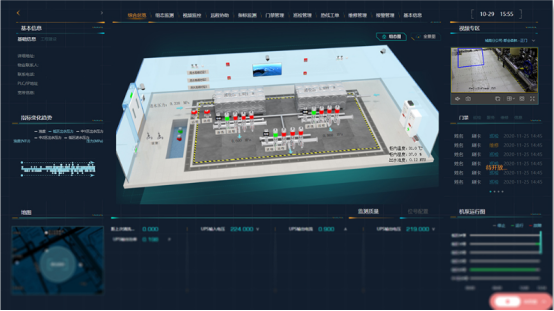

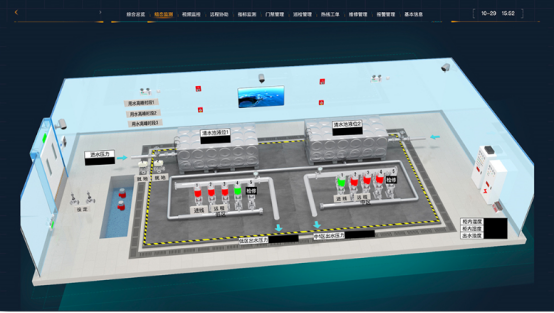

3. 組態監控
通過組態圖的形式監控各泵的實時運行情況,對二次供水泵站的運行情況、泵啟停狀態、泵運行時間、進站壓力、出站壓力、出站流量、出站水質(pH、濁度、余氯)、清水池液位、功耗、當日啟停率、當日電量等進行實時監控,實現管控一體、遠程監控。二次供水各泵站監控組態圖采用2.5維和HTML5技術來展示二供泵站的空間結構,整體美觀、大方、立體。
4. 視頻監控
可以在同一個頁面中顯示生產監控?cái)?shù)據、組態畫面和視頻畫面等,實現視頻監控與其他功能的融合;通過視頻實時播放、云臺控制(左、右、上、下、調焦、放大、縮小等)、歷史回放等功能,實現對每個二次供水泵站的生產運行情況的實時監控及歷史追蹤。

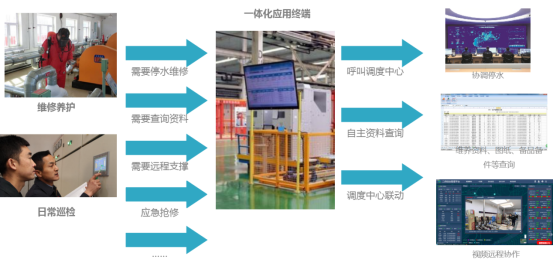

5. 一體化終端應用
解決地下二次供水泵房無通信信號問題,實現與監控中心的視頻通話以及生產監控、資料查詢、信息查詢等功能。
6. 遠程協助
通過物聯邊緣網關實現系統的自動更新和標準化參數設置,實現標準化運維。對各泵站進行遠程管控,遠程診斷/處理機組軟故障。通過修改控制參數,實現機組水泵起??刂疲瑢?shí)現二次供水泵站無人值守管理。
7. 聯動控制
支持門禁、攝像頭、燈光照明、紅外報警聯動等安防聯動控制;支持泵房現場水淹報警和排水泵的聯動控制;支持泵房現場水淹報警和設備停機的聯動控制;支持泵房現場煙霧報警和設備停機、排風扇的聯動控制;支持泵房現場爆管后水泵急停聯動控制;支持泵房溫濕度、煙霧報警和排風扇的聯動控制;支持水箱液位和進水閥門的聯動控制等,確保二次供水泵站的安全運行。
8. VR泵站
利用VR技術生成一個二次供水泵站三維虛擬展示場景全景實況,實現二次供水泵站從空中到地面、室內的一體化全景展示和互動,給人如臨其境的沉浸式體驗。提供放大、縮小、場景切換、漫游等主要功能,可展示設備參數信息,或?qū)釉O(shè)備設施數據監測接口,實時展示和管理對應的信息,在全景中實現互動交互。
9. 優化調度
根據二次供水泵站的供水規律,遠程控制和優化調度城市用水。在城市用水低谷期盡可能從供水管網進水,在儲水箱儲滿水;在城市用水高峰期盡量減少從供水管網進水,通過二次供水儲水箱的調節,減輕城市用水高峰期的用水困難問題。

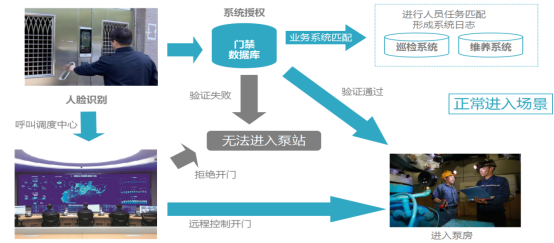

10. 門禁管理
實現門禁、人臉識別、遠程開門等多種方式開門,提取門禁系統的數據,同時在二次供水平臺中能查看每個二次供水泵站門禁刷卡記錄,掌握一段時間里進出該二次供水泵站的人員情況,確保二次供水泵站的安全,為無人化值守提供堅實的基礎。
11. 巡檢管理
對二次供水泵站進行巡檢管理,提供巡檢計劃制定、巡檢路徑自動生成、排班管理、巡檢過程監控、巡檢記錄查詢和巡檢統計分析等功能。在巡檢過程中發現問題,用移動終端上傳巡檢的情況、結果、照片等,提交后臺審核處置,系統可以查詢、統計、分析巡檢的計劃及執行情況。
12. 預警報警
在系統實時監測過程中,當壓力、流量、水質、水位、水泵、環境、安全、視頻等監測數據達到預警、告警閥值時,就會觸發預警、告警,并按預警、告警的級別通過PC、移動端、短信等多種方式通知相關人員進行相應處理。
