阿斯巴甜生產過程中產生的廢水濃度高并且成分復雜，是一種典型的高濃度難降解有機廢水。目前，對阿斯巴甜生產廢水處理的方法主要包括：一是通過大量稀釋后直接進入生化系統，缺點是無法有效控制處理量，從而增加了處理成本，此外該方法無法回收有效成分;二是通過膜處理，但該類廢水COD濃度很高，極其容易造成膜的污染，從而大大降低了膜的使用壽命，導致處理成本很大。三是傳統的高級氧化法如Fenton氧化法等，但也存在降解效率低、運行不穩定等缺點。

　　催化濕式氧化法是在高溫高壓和催化劑共同作用下，利用分子氧(空氣或純氧)深度氧化廢水中高濃度、難降解的有機物，使有機物氧化分解成CO2、H2O及N2等無害物質或小分子有機物，達到凈化水質目的的一種高級氧化方法。該方法具有適用范圍廣、無二次污染以及處理效率高等優點。催化劑是該技術的關鍵，催化劑的好壞直接關系著整個反應體系的降解效率、操作工藝、設備工藝以及經濟成本，因此高效穩定的非均相催化劑成為當下的研究熱點。目前，非均相催化劑主要包括貴金屬系列、過渡金屬系列和稀土金屬系列。貴金屬催化劑則由于價格過于昂貴，難以進一步得到應用。含銅復合金屬氧化物催化劑目前得到了廣泛應用，但在使用過程中存在活性組分溶出問題，催化劑活性和穩定性受到限制。因此，增強濕式氧化催化劑的穩定性是目前亟待解決的問題。據報道，目前以Ce為代表的稀土氧化物已被廣泛應用于非均相催化劑中，CeO2可以提高金屬的表面分散度，其出色的氧儲存能力可以起到穩定晶型結構的作用，從而提高催化劑的活性和穩定。故本研究嘗試制備CuCeOx催化劑來催化氧化處理阿斯巴甜生產廢水。

　　本工作以TiO2-ZrO2復合金屬氧化物為載體，制備了CuCeOx/TiO2-ZrO2負載型催化劑，采用XRD、BET、XPS手段對其進行了表征;以阿斯巴甜生產廢水為處理對象，考察了活性組分負載量、煅燒溫度以及Ce添加量對處理效果的影響，分析和討論了催化劑結構和催化性能之間的關系。

　　1、實驗部分

　　1.1 主要儀器和試劑

　　儀器：KHCOD-8Z型COD消解裝置、pHS-3C型pH計、TFM-500型高壓反應釜、SG-XL1600型馬弗爐、BAS-C型電子天平、XD-6型轉靶X射線衍射分析儀。

　　試劑：濃硫酸、重鉻酸鉀、硫酸銀、硫酸汞、硫酸亞鐵、硫酸亞鐵銨、Ce(NO3)3?6H2O溶液、Cu(NO3)2?3H2O溶液、ZrOCl2?8H2O溶液、氨水、TiO2粉末等，所用溶液皆為分析純。

　　1.2 催化劑的制備

　　1.2.1 TiO2-ZrO2載體制備

　　根據文獻中的方法，首先將在燒杯中加入TiO2粉末并加入去離子水直到溶解，使液體程懸浮態，然后緩慢滴加配制好的ZrOCl2?8H2O溶液，使ZrOCl2?8H2O與TiO2的物質的量比為1∶1，邊攪拌邊在懸浮液上方滴加氨水，調節pH值至7左右。將凝膠靜置過夜，然后用用去離子水沖洗過濾多遍后，用硝酸銀滴定沖洗水，當不再出現白色沉淀時，到達滴定終點。將凝膠體放置在烘箱中干燥10h，干燥后的凝膠體研磨直至粉末狀。將研磨好的粉末在650℃溫度的馬弗爐中煅燒5h，這樣就能得到最終的TiO2-ZrO2復合氧化物。

　　1.2.2 負載型CuCeOx/TiO2-ZrO2催化劑制備

　　按照一定的比例，稱取Cu(NO3)2?3H2O和Ce(NO3)3?6H2O并配置成一定濃度的溶液，然后將預處理后的載體浸漬到預先配制好的溶液中，浸漬24h，然后放在100℃烘箱干燥10h，最后放在馬弗爐中進行煅燒5h，即得所制備催化劑。

　　1.3 實驗方法

　　將一定量的廢水加入到反應釜中，再加入稱取好的催化劑;向反應釜中充入氧氣直至達到指定壓力;打開反應釜控制裝置，設定所需反應溫度，調節攪拌至一定轉速，開始升溫;待溫度升至設定溫度時，開始計時;反應結束后進行取樣分析，測定COD并記錄反應溫度和反應壓力。

　　1.4 分析方法

　　COD的測定采用重鉻酸鉀法(HJ828-2017);pH采用玻璃電極法;反應后廢水中金屬離子濃度采用TAS-990火焰型原子吸收分光光度計測量。

　　1.5 催化劑表征分析

　　1.5.1 BET表征

　　在BEL日本公司的BelsorpⅡ比表面積測定儀上測定催化劑的比表面積。實驗方法：將催化劑磨成粉末，稱取0.2g，在壓力0.5Pa，溫度200℃下進行脫水過程，然后利用液氮吸附容量法，吸附等溫線的脫附分支和吸附分支在相對分壓為0.001～0.99的范圍內進行測定。

　　1.5.2 XRD表征

　　將樣品放置在Cu-Kα輻射(λ=1.7890?)的條件下，設置管電流40mA，管電壓30kV，掃描范圍為10～80°，掃描速率為5°/min。

　　1.5.3 XPS表征

　　X射線光電子能譜(XPS)在ThermoESCALAB250Xi儀器上進行，測試使用雙陽極Al/Mg靶，分析室的壓力是6.5×10-5Pa，所有XPS測試窄掃數據以C1s284.8eV進行校準。

　　2、結果與討論

　　在1L的高壓反應釜中，以氧氣為氧化劑，裝入500mL廢水，加入制備的催化劑2.5g，攪拌速度為200r/min進行CWAO實驗，此外，反應溫度為200℃，氧分壓為2MPa，反應時間為2h。

　　2.1 催化劑表征結果

　　2.1.1 XRD表征結果

　　圖1為總負載量為6%的催化劑分別在450℃、550℃、600℃、700℃和800℃這五個溫度下煅燒出來的不同催化劑的XRD圖。經過對比分析，可以看出，CuCeOx/TiO2-ZrO2催化劑具有明顯的特征峰為2θ=24.7°和30.6°的ZrTiO4晶相。此外，催化劑在高溫煅燒后，得到的XRD圖上出現了CuO的三條最強衍射峰，分別為2θ=35.6°、38.8°和48.7°處，表明Cu(NO3)2前驅物在高溫煅燒的過程已經完全分解，并且以CuO的形式分布在載體的表面上。增加煅燒溫度，CuO出現的衍射峰越來越強，表明催化劑結晶趨于完整，并且，晶格的缺陷有利于催化劑活性的提高，但是煅燒溫度再升高時，CuO的衍射峰有所減弱，說明催化劑表面發生了燒結現象，會導致催化活性的降低。此外，催化劑的XRD圖上還發現了CeO2的三條最強衍射峰，分別位于2θ=28.6°、33.1°和56.2°處，當催化劑的煅燒溫度不斷升高，CeO2的衍射峰逐漸增強，由寬變窄，表明晶粒長大，結晶越來越完整，同時也會引起催化劑比表面積降低，使得催化劑活性也降低。

　　圖2為Ce添加量分別為0.5%、1%、1.5%、2%、2.5%和3%的CuCeOx/TiO2-ZrO2催化劑的XRD圖?？梢钥闯?，當Ce含量增多時，CeO2的衍射峰由寬邊窄，說明正在生成晶粒;同時CuO的衍射峰峰形變寬，衍射峰強度逐漸變?nèi)酰砻髁诵┝緾e的加入提升了催化劑的活性組分CuO在催化劑表面的分散度，這就使得催化劑的晶粒降低，同時降低了催化劑活性，這與BET分析結果一致。

　　2.1.2 XPS表征結果

　　圖3是催化劑的Cu2p的XPS表征結果。如圖所示，Cu2p在934eV和953.8eV附近有兩個主峰，在940～945eV之間有一個較強的shake-up峰出現，據前人研究，具有較高的結合能值(高于933.1eV)和具有較強shake-up峰是二價氧化銅物種(主要是晶相氧化銅)的明顯特征。這說明該催化劑的銅物種主要是二價形式存在的，與XRD分析結果一致。此外，隨著Ce的添加，Cu2p3/2峰逐步向低結合能方向移動，這說明Ce的添加使催化劑表面結構發生了變化，可能是促使了固溶體的形成。此外，shake-up峰的強度也逐步減弱，當Ce添加量為4%，shake-up峰已經消失。通常，具有較低的Cu2p3/2結合能值(932.2～933.1eV)和沒有shake-up峰出現是銅鈰催化劑中有Cu2O存在的特征。這說明銅飾催化劑中由于氧化銅是高分散形式存在的，與氧化鈰發生了很強的相互作用，使得銅元素的價態發生了變化，從而產生了Cu+物種。

　　不同Ce添加量制備的催化劑表面O1s的XPS譜圖如4所示。從圖中可以看出催化劑表面O1s具有相似峰型并且不對稱，這說明催化劑表面存在不同氧狀態，結合XPS分析結果，可以分為晶格氧、羥基氧和吸附氧三種。不同Ce添加量的催化劑表面上O1s的XPS分析結果如表1所示。從表中可以，隨著Ce含量的增加，催化劑表面的吸附氧含量增加，但當Ce添加量大于1.5%時，吸附氧的含量又減少。此外還可以看出，催化劑表面的化學吸附氧越高，催化劑的活性越高，在有機化合物的CWAO中起重要作用。

　　2.2 活性組分負載量的影響

　　負載量在催化劑的制備中有對催化劑的性能具有較大的影響。負載量過大，易造成載體表面微孔堵塞，大大降低催化的活性，此外在反應過程中，活性組分也更容易流失，不但影響催化效率更會造成二次污染。相反如負載量過小，則活性中心也會減少，催化劑活性也會降低。本文分別制備了活性組分含量為2%、4%、6%、8%、10%和12%的催化劑，其余的制備條件都一樣[煅燒溫度為600℃，n(Cu)∶n(Ce)=1)∶1]。表2表示負載量的不同對催化劑活性的影響。從表中結果中可以看出，當負載量為6%時，催化劑的催化效果最好，對應的比表面積同時也是最大的。當催化劑的負載量超過6%時，隨著負載量的增加，COD去除率逐漸降低。另外，當負載量大于10%時，此時的比表面積比空白載體的比表面積還要小，所以負載量過大易引起載體表明微孔的堵塞。此外，負載量過大也會引起Cu離子的溶出量逐漸增大，因?yàn)檫m宜催化劑負載量的確定，對于催化劑的活性和穩定性起著關鍵作用。

　　2.3 煅燒溫度的影響

　　煅燒溫度的不同會對催化劑的孔結構、晶粒大小、表面組成及化學形態產生影響，從而會直接改變催化劑的活性、穩定性以及機械強度等。本文分別制備了煅燒溫度為450℃、550℃、600℃、700℃和800℃的催化劑。表3為煅燒溫度不同對催化劑活性的影響。從表中可以看出，當煅燒溫度為600℃時，COD去除率最高。當溫度大于600℃時，隨著煅燒溫度的升高，COD去除率逐漸降低，說明過高的煅燒溫度容易引發催化劑燒結現象，這樣會降低催化活性，但煅燒溫度升高，出水中的Cu離子溶出量降低，提高了催化劑的穩定性。

　　2.4 Ce添加量的影響

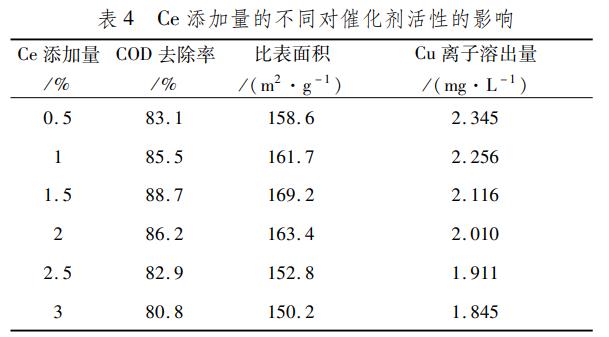

　　稀土元素最外層電子結構具有5d空軌道，可以較好的提高電子轉移軌道，因此具有較高的催化活性。此外研究表明，CeO2不但具有較好的催化活性，同時耐酸能力非常強，在高溫下與金屬氧化物結合成穩定的固溶體，催化劑在穩定性上可以得到較大的提升。本文制備了不同Ce添加量的催化劑(活性組分總負載量為6%，煅燒溫度為600℃)進行CWAO實驗，實驗結果如表4所示。由表中可以看出，Ce添加量為1.5%的催化劑催化活性最好，此后隨著Ce添加量的增加，催化活性卻逐漸降低，表明添加一定量的Ce添加量對催化活性起到了助催化的作用，但是過量的Ce添加量會降低催化劑的催化活性，這可能是由于過多的CeO2會使活性組分CuO在催化劑的表面的占比減少而造成的。此外，隨著Ce含量的增加，會降低Cu離子的溶出量，說明Ce的添加有效地提升了催化活性和催化劑的穩定性。

　　2.5 催化劑的重復使用性能

　　為了探究催化劑的重復使用性能，將反應后的催化劑經過離心、去離子水洗滌和干燥處理后，在相同的實驗條件下進行多次重復使用。催化劑的制備條件：活性組分總負載量為6%，煅燒溫度為600℃，Ce添加量為1.5%。實驗結果如圖5所示。由圖中可以看出，催化劑使用多次后COD去除率與初次使用時相比未出現明顯下降，表明該催化劑具有較好的穩定性，可以重復使用，具有一定的工業應用價值。

　　3、結論

　　所制備的CuCeOx/TiO2-ZrO2催化劑在活性組分總負載量為6%，煅燒溫度為600℃，Ce添加量為1.5%的制備條件下催化活性最高。該催化劑在反應溫度為200℃、氧分壓為2MPa、反應時間為2h的相同實驗條件下，重復使用多次，COD去除率均保持在85%以上，展現出較好的活性和穩定性，具備一定的工業應用價值。(來源：常茂生物化學工程股份有限公司(江蘇省生化手性工程技術研究中心，南京工業大學環境科學與工程學院)
