1、概述

華能楊柳青熱電廠現役機組為4×300MW燃煤發電供熱機組，三期5、6號機組于1998年和1999年分別投產，四期7、8號機組于2006年和2007年分別投入商業運行。四期機組同步配套建設石灰石－石膏濕法煙氣脫硫系統，三期機組于2006年進行增設石灰石－石膏濕法煙氣脫硫系統改造。根據國家《煤電節能減排升級與改造行動計劃》的要求，華能楊柳青熱電廠三、四期機組脫硫系統于2016年上半年完成超低排放改造。為保障脫硫系統穩定運行和控制石膏品質，脫硫系統需要排出一部分廢水。燃煤電廠是水資源消耗和廢水排放大戶，而脫硫廢水的處理和排放一直電力行業關注的熱點，目前華能楊柳青熱電廠采用三聯箱+澄清池工藝處理脫硫廢水。

長期以來，華能楊柳青熱電廠脫硫廢水處理系統由于加藥設備復雜、老化，離心式脫水機運行中振動大、頻繁堵塞等故障無法正常運行。華能楊柳青熱電廠作為華能環首都電廠，且目前國家“水十條”和《天津市水污染防治條例》均已正式施行，脫硫廢水治理減排壓力凸顯。本文研究在充分利舊、降低投入基礎上，探索目前脫硫廢水處理的先進工藝應用，通過優化改造實現脫硫廢水處理系統的安全、高效、經濟運行，達到《火電廠石灰石－石膏濕法脫硫廢水水質控制指標》(DL/T997－2006)要求。

2、脫硫廢水處理系統現狀

2．1 脫硫廢水處理工藝流程

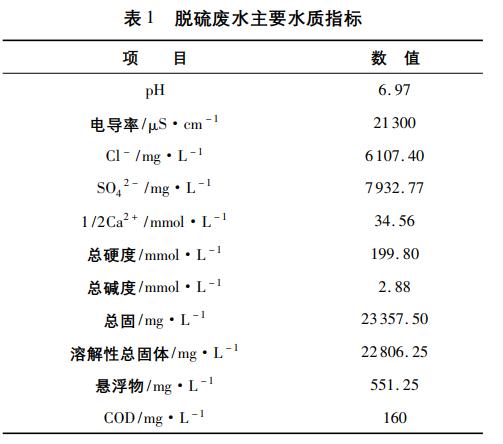

華能楊柳青熱電廠原脫硫廢水處理系統為三聯箱+澄清池處理工藝，設計出力25m3/h，廢水通過廢水泵打進三聯箱(包括:中和箱、反應箱和絮凝箱)。在中和箱內，通過添加Ca(OH)2，將廢水pH調整到7～9左右，使部分重金屬沉淀下來。然后進入反應箱，在反應箱中加入助凝劑、有機硫(TMT15)，進一步沉淀不能由氫氧化物沉淀下來的Hg2+、Cu2+、Pb2+等重金屬離子。然后在絮凝箱內加入絮凝劑(FeClSO4)，生成絮凝物。廢水從三聯箱自流進入澄清器，廢水中的絮凝物通過重力作用沉積在澄清器底部，濃縮成泥，由泥分離裝置清除。清水則通過環形三角溢流堰自流至清水箱。在清水箱加入鹽酸中和廢水，將pH調整到6～9之間，通過泵達標排放。該系統已投運多年，配套設備故障較多，經常無法正常運行。而脫硫廢水中的懸浮物、重金屬離子、氟離子、COD等含量均較高，呈弱酸性、成分復雜、污染物質多(華能楊柳青熱電廠主要水質指標見表1)，不能滿足環保排放要求，直接排放存在嚴重的環保風險。

2．2 脫硫廢水處理存在的突出問題

(1)脫硫廢水中懸浮物含量太高。原脫硫廢水處理系統運行過程中，中和箱、反應箱、絮凝箱經常出現攪拌器過流、底部沉積污泥過多、底排管堵塞情況，主要原因是脫硫廢水懸浮物含量超系統設計值。一方面脫硫系統超低排放改造后，協同除塵使進入脫硫系統的煙塵含量增多，另一方面脫硫廢水懸浮物含量過多與石膏漿液旋流器、廢水旋流器的二級旋流效率有一定關系。

(2)加藥種類多，系統復雜，人工操作量大，運行費用較高。原脫硫廢水處理系統加藥種類多達5種，加藥設備涉及計量箱、計量泵及附屬管路系統，相對復雜。三聯箱未設置水質檢測及藥量控制裝置，因此原有加藥方式加藥量與實際脫硫廢水濃度不匹配。且鹽酸、絮凝劑、助凝劑、有機酸計量泵及石灰乳輸送泵、計量泵由于介質特殊，故障較多，備件采購成本及維護工作量較大。

(3)脫泥設備運行缺陷多，污泥最終處置困難。原脫硫廢水處理系統澄清池排泥粘度大，原離心式脫水機對該污泥的適應性較差，導致運行中經常出現振動大、頻繁堵塞等故障，設備可靠性較差。脫水后污泥作為固體廢棄物因F－、重金屬等污染物較多，無有效處置途徑。

(4)現有排放方式問題重重。華能楊柳青熱電廠曾對脫硫廢水排放進行簡單資源化利用改造，自濾液水箱經濾液水泵直排煤場西側沉煤池進行分級沉淀后用于煤場噴淋和沖洗。排往煤場西側沉煤池脫硫廢水含固量太高，隨著出廢水量的增大，目前沉煤池清淤頻次為半個月一次。由于清理出來的石膏晾干后不具備銷售價值，采取燃煤摻配方式消納。但隨著環保指標控制日趨嚴格，對進爐煤含硫量穩定控制要求較高，而為降低燃料成本，楊柳青電廠一定程度上提高了高硫煤采購比例，導致煤場本身?yè)脚鋲毫^大，石膏摻配時機減少，石膏積壓一方面擠占煤場面積，另一方面為控制揚塵還得專門苫蓋。另外，脫硫廢水呈酸性，在由于煤場噴淋抑塵、降溫過程中，對相關管路、噴淋裝置造成一定程度腐蝕，降低了設備可靠性，縮短了使用壽命。

3、脫硫廢水處理系統優化改造方案及效果

3．1 脫硫廢水排放路徑改造及反應箱、絮凝箱攪拌器增容

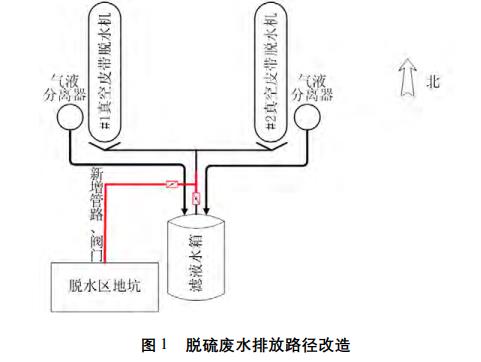

為降低脫硫廢水含固量，減少三聯箱漿液沉積，對脫硫廢水排放路徑進行改造，并對原反應箱、絮凝箱攪拌器進行增容。脫硫廢水處理系統來水自濾液水箱引出，目前濾液水箱漿液來源主要有三部分:一是石膏旋流器頂流可直接進入濾液水箱，頂流液含固量在5%～8%;二是真空皮帶脫水機氣液分離器疏水，其因是石膏漿液經濾布過濾真空抽吸出來的，含固量在3%以下，由于漿液經濾布固液基本分離，該部分液體應是氯離子含量最高的;三是真空皮帶脫水機濾布沖洗水及脫水機收水斗排水。因此，本次改造的總體思路是：主要保留濾液水箱第二部分漿液來源。對第一部分漿液通過運行方式優化，可直接進入三、四期石膏旋流器溢流緩沖箱。對第三部分漿液，改變其去向，根據現場設備、管路布置，將其引入脫水區地坑，經地坑泵進入三、四期石膏旋流器溢流緩沖箱，返吸收塔循環利用(具體改造路徑如圖1所示)。為減少漿液沉積，滿足加藥系統改造要求，對反應箱、絮凝箱攪拌器進行增容。

3．2 加藥系統改造

取消原有酸堿調節及三聯箱混凝加藥系統，在反應箱上加裝THSM一體式干粉加藥裝置，并使用高效無機吸附劑。使加藥系統只用一種藥劑，無需稀釋?zhuān)⒖筛鶕?jù)水流量和水質的變化實現自動化控制。高效無機吸附劑是依據新的絮凝反應沉淀機理，總結傳統水處理技術及設備缺陷基礎上研發的產品，獲國家發明專利，其主要成分為改性二氧化硅、粉煤灰等，其只用一種藥劑取代原來的四種藥劑，加藥量少，處理的廢水酸值范圍寬泛，當PH＞6時可充分發揮絮凝效果。絮凝速度快，一般1～3min即可絮凝，經處理后的水質清澈。處理效果好，能去除大部分懸浮物、重金屬及部分有機物，能物理性吸附重金屬，并將重金屬鎖死在吸附劑內，長久不析出，實現無害化。經絮凝處理后的泥含水率降低20%以上，泥更加緊密，泥量更少。

3．3 澄清池排泥處理方式優化

離心式脫水機用于脫硫廢水處理系統污泥脫水故障頻發，且脫水后污泥作為固體廢棄物無銷售價值，而填埋需要特定場地。本次優化改造取消離心式脫水機，將澄清池排泥輸送回脫硫石膏脫水系統進行處理，有效降低處理系統能耗和維護成本。

3．4 優化改造效果

脫硫廢水處理系統優化改造后實現了連續長周期運行，對比投加高效無機吸附劑前后澄清池情況可以看出，該吸附劑能明顯改善出水水質。出水水質滿足DL/T997－2006要求。同時不再直接出泥，解決污泥固體廢棄物的處置問題，目前未發現該方式對脫硫系統有負面影響。

4、結語

通過實施優化改造，應用高效無機絮凝劑工藝，解決了脫硫廢水處理系統無法正常運行的問題，從而為脫硫系統控制F－、重金屬、懸浮物等污染物濃度及石膏品質提供了保障，具有良好的環境和社會效益。同時，為華能系統響應國家政策，推廣火電廠節水與廢水減量技改工程提供技術依據和示范案例，為將來進行廢水的零排放處理奠定基礎。另一方面，本次優化改造將脫硫廢水處理系統澄清池排泥返回脫硫系統，后期將跟蹤監測該方式對脫硫系統效率及石膏品質的影響，并研究處理系統出水的后續處理及資源化利用。（來源：天津華能楊柳青熱電有限責任公司）
