目前油田廢水處理采用傳統的“物理過濾+生化處理”法，物理過濾采用核桃殼過濾器進行初級過濾，去除廢水含油和SS等。生化處理采用活性污泥法，通過對有機污染物生物降解去除廢水中COD。廢水經初級過濾進入生化系統COD含量110～150mg/L、BOD含量50～70mg/L，B/C≤0.45。處理后廢水COD含量60～80mg/L，總體去除率達到40％，但由于其可生化性一般，單純靠上述方法很難再提升處理效果，不能滿足《城鎮污水處理廠污染物排放標準》(GB18918―2002)一級A標準中COD≤50mg/L的要求，需對現處理方法進行升級完善，進一步提升COD去除率。為此在現場開展了電磁EM高級催化氧化法去除油田外排廢水COD的深度處理中試研究。

1、中試工藝設計

1.1 中試原理分析

電磁EM高級催化氧化法是利用電磁切變原理，改變廢水中水分子、有機污染物分子和離子氛團簇結構，改變被處理廢水的理化、分子力學性質，增強臭氧在廢水中的溶解性能，提高臭氧與有機污染物的反應效率。反應器內添加貴重金屬催化劑填料，廢水在電磁(EM)切變場及專用催化劑的作用下直接激發產生羥基自由基(?OH)，其氧化還原電位E0=2.8eV，具有強的氧化性，可使廢水中長鏈有機污染物化學鍵發生斷裂，生成短鏈易降解有機污染物，大部分有機污染物被直接氧化降解為終產物CO2和H2O及中間態高活躍產物，從而有效去除廢水中COD。

1.2 中試工藝設計

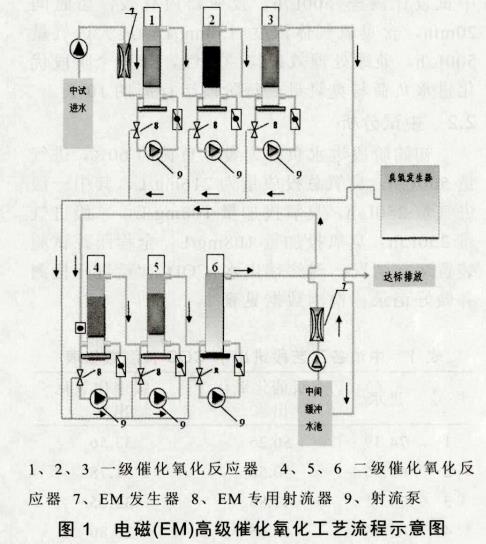

根據羊三木區塊油田外排廢水物性，試驗工藝設計為兩級三段。工藝流程示意見圖1。

中試廢水經提升泵提升至一級電磁EM高級催化氧化工藝段，此工藝段由3個高級催化氧化反應器串聯而成。提升泵與反應器間設置EM發生器，反應器內添加貴重金屬催化劑填料。通過射流泵對一級催化氧化發生器內廢水進行循環，循環管道上設置EM專用射流器，臭氧發生器與其相連接，用于投加臭氧氣體。含臭氧氣體連同循環廢水，在EM專用射流器反應器內混合后，分別進入3個高級催化氧化反應器，在貴重金屬催化劑作用下，激發產生羥基自由基，在其高氧化電位作用下，部分難降解有機污染物發生斷鏈反應形成短鏈易降解有機污染物，部分直接氧化生成CO2、H2O。

經過一級高級催化氧化處理后，廢水已基本得到改性，形成存在大量反應活躍的中間態產物的改性廢水，進入緩沖水池，經提升泵提升到二級高級催化氧化段對廢水進行再處理，進一步去除廢水COD，處理后出水由末端反應器上端出水口排出。

2、中試效果分析

2.1 中試參數設計

為最大限度接近生產實際，中試進水直接取自現處理系統出水，其COD含量60～80mg/L。中試設計規模500L/h，反應器內有效停留時間20min，含臭氧氣體濃度130mg/L，最大進氣量500L/h。兼顧處理效果與經濟性，分4個階段優化進水負荷與臭氧量，每階段運行周期10天。

2.2 中試分析

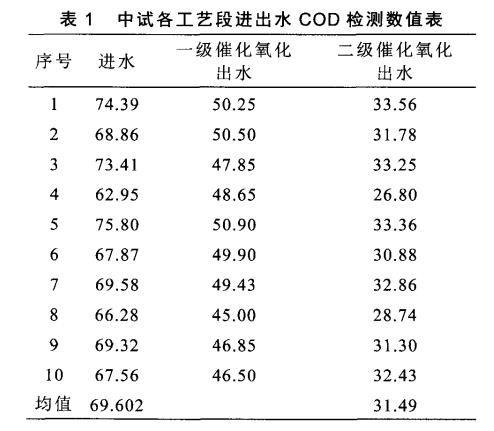

初始階段進水負荷為設計負荷的60％，進氣量500L/h，臭氧總投放量為216mg/L，其中一級進氣量250L/h，臭氧投加量108mg/L，二級進氣量250L/h，臭氧投加量108mg/L。全程跟蹤試驗裝置運行情況，對終端出水COD含量進行檢測并做好記錄。檢測數據見表1。

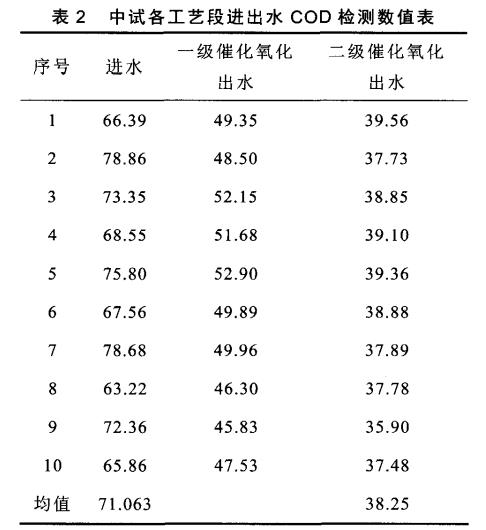

分析表1數據，中試進水水質相對穩定，COD波動范圍較小，平均值69.6mg/L。處理后廢水COD平均值31.49mg/L，最低值26.80mg/L，最高值33.56mg/L。根據試驗數據，對中試參數進行優化。為確保檢測數據的可比性，此階段只對臭氧投加量進行優化，其濃度保持不變，進氣量調整為350L/h，臭氧總投加量152mg/L，較上一階段減少64mg/L，其中一級進氣量200L/h，臭氧投加量87mg/L，二級進氣量150L/h，臭氧投加量65mg/L。繼續運行10天，觀察出水水質變化情況。中試出水檢測數值見表2。

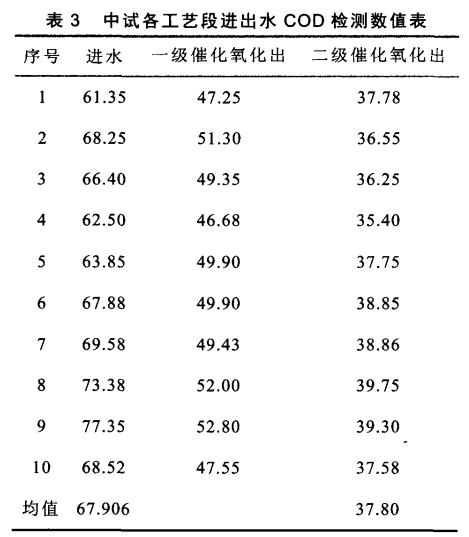

分析表2數據，中試進水水質沒有出現變化，COD波動范圍在63～80mg/L之間，平均值71mg/L。處理后廢水COD平均值38.25mg/L，最低值35.90mg/L，最高值39.56mg/L。根據檢測數據繼續參數優化。中試進水量調整為滿負荷，進氣量恢復到500L/h，臭氧總投加量130mg/L，其中一級進氣量250L/h，臭氧投加量65mg/L，二級進氣量250L/h，臭氧投加量65mg/L，運行10天。中試出水COD檢測數值見表3。

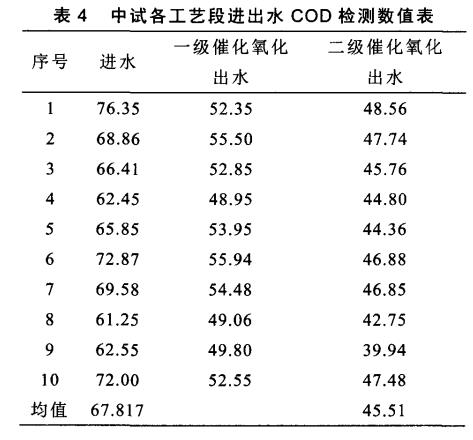

分析表3數據，中試進水COD波動范圍依然在60～80mg/L之間，COD平均值67.9mg/L。處理后廢水COD平均值37.80mg/L，最低值35.40mg/L，最高值39.75mg/L。繼續對中試參數進一步優化，進水量保持滿負荷，進氣量優化為350L/h，臭氧總投加量91mg/L，較上一階段減少39mg/L，其中一級進氣量200L/h，臭氧投加量51mg/L，二級進氣量150L/h，臭氧投加量40mg/L，運行10天。中試出水COD檢測數值見表4。

分析表4數據，中試進水水質保持穩定，COD波動范圍在60-80mg/L之間，平均值67.82mg/L，處理后廢水COD平均值45.51mg/L，最低值39.94mg/L，最高值48.56mg/L。

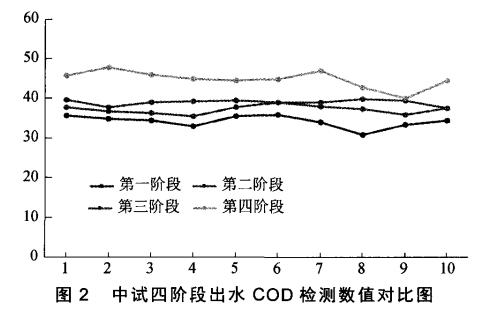

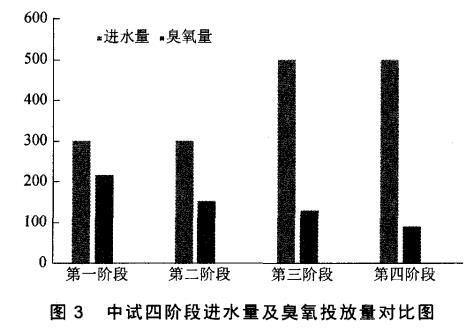

4個階段出水COD數值對比見圖2，進水量與臭氧投加量關系見圖3。

對4組試驗數據進行對比分析，中試進水COD波動范圍均在60～80mg/L之間，波動范圍相對穩定，4個階段的試驗數據具有可比性。第一階段進水量為設計進水量的60％，投加臭氧量達到216mg/L，在4個試驗階段中投放量最大，總體處理效果最優，出水COD平均值31.49mg/L，COD平均去除率54％；第二階段臭氧量投加量較第一階段減少64mg/L，出水COD平均值38.25mg/L，COD平均去除率37％；第三階段進水量調整到滿負荷，臭氧進氣量調整到初始值500mg/L，臭氧投加量130mg/L，出水COD平均值37.8mg/L，與第二階段相比，臭氧投加總量接近，處理效果接近；第四階段滿負荷運行，進氣量調整到350mg/L，臭氧總投加量減少39mg/L，出水COD平均值45.51mg/L，COD平均去除率32％，基本滿足設計要求，但檢測數據明顯偏上限值，去除率也明顯下降，近下限值。

3、結論

采用電磁EM高級催化氧化法，在現場開展對油田廢水深度處理的中試研究，共進行4階段試驗，對檢測數據進行對比分析，得出如下結論：

結論1：電磁EM高級催化氧化法深度處理油田外排廢水效果良好，處理后廢水COD指標能夠達到《城鎮污水處理廠污染物排放標準》(GB18918―2002)一級A標準中COD≤50mg/L的要求。

結論2：相同進水量情況下，一定范圍內臭氧投放量與處理效果正相關；相同臭氧投放量情況下，一定范圍內進水量與處理效果負相關。（來源：中國石油大港油田公司第六采油廠）
