反滲透技術具有高脫鹽率及環保等特點，廣泛被應用于地表水回用，海水淡化，中水回用及廢水處理等領域。近年來，在廢水零排放領域廣泛地利用反滲透對來水進行逐級處理。經去濁脫鹽的產品水被回收，濃水的鹽分經過數次濃縮，最終形成濃鹽漿進入蒸發裝置。根據原水水質不同，在各級濃縮過程中需選用不同型號反滲透膜，設計相應的反滲透子單元，最終組合成有機脫鹽提濃系統。

本文針對一套廢水零排放系統進行闡述，將對其中的各級反滲透系統的情況進行討論。

1、工程概況

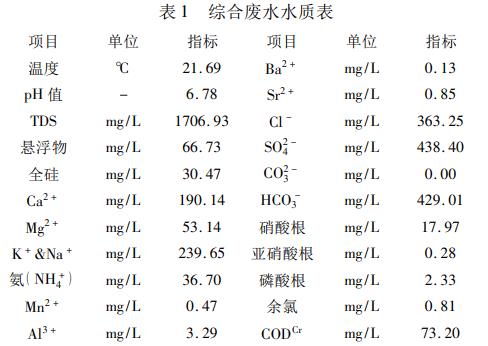

該項目位于江蘇蘇州某純堿制品生產公司。系統來水包括本廠區污水處理站達標廢水、循環水站排污水及除鹽水站排污水。系統設計來水水量400～500m3/h。上述各種廢水進入廢水調節池，經調節均衡后，綜合廢水的水質詳見表1。

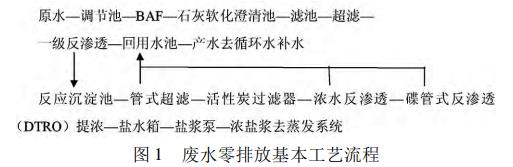

綜合廢水先進入曝氣生物濾池(BAF)池進行生化處理，再進入石灰軟化澄清池進行混凝沉淀，澄清液進入濾池過濾。濾池出水后進入膜處理工段。膜處理工段包括超濾、一級反滲透、濃水反滲透及提濃四部分，淡水產水回用于循環水補水。產生的濃鹽漿進入蒸發工段，最終實現“廢水零排放”。主要工藝流程如圖1所示

2、各級反滲透工藝設置

整個零排放系統共設置三級反滲透工段，分別是一級反滲透，濃水反滲透及提濃。以下分別介紹這三級反滲透工藝的設計選型。

2.1 一級反滲透系統

2.1.1 一級反滲透系統的預處理

經調節均衡后的綜合廢水先進入BAF池去除水中的有機污染物和氨氮，出水進入石灰軟化澄清池進行軟化處理，其產水經濾池過濾后進入超濾系統。超濾產水至超濾產水池，作為一級反滲透系統的進水。

主要預處理系統設備:

①BAF池:通過BAF池的生化處理，去除來水的有機物和氨氮污染物，同時具有過濾和吸附功能。

②石灰軟化機加池:機加池內依次加入聚合氯化鋁(PAC)、石灰乳、聚丙烯酰胺(PAM)藥劑進行混凝反應，去除來水中的暫時硬度、部分鈣離子、膠體及懸浮物等污染成分，降低水的暫時硬度、去除懸浮物。處理后的水質碳酸鹽硬度可降低到0.5～1mmol/l，剩余堿度約0.8～1.2mmol/L，硅化合物可去除30%～35%，有機物可去除20%～25%。

③濾池:采用快濾池，去除水中的懸浮物。④超濾系統:將水中物理性雜質幾乎全部去除，產水濁度控制在0.1NTU以內。

2.1.2 一級反滲透系統的設計

一級反滲透共設置兩個系列，每系列設計進水210m3/h，產水流量150m3/h。每套設置228支陶氏品牌型號為BW30－400/34i的反滲透膜元件，壓力容器采用一級二段，25∶13布置，每支壓力容器裝6支膜元件。其平均產水通量為17.7L/m2?h，淡水回收率為71%。

一級反滲透裝置的產水進入回用水池。每套反滲透產生64m3/h濃水，兩套共計128m3/h，排入反應沉淀池，進入濃水反滲透系統。

2.2 濃水反滲透系統的設計

2.2.1 濃水反滲透系統的預處理

一級反滲透回收率為71%，通過計算得知濃水溶解性固體總量(TDS)為原水的3.4倍，大約5500～5700mg/L。其中Ca2+為360mg/L，Mg2+為180mg/L，SO2－4為1460mg/L，CODCr為60～90mg/L。此種水質直接進入濃水反滲透效率很低，若要提高濃水反滲透的回收率和減少濃水反滲透的清洗頻率，必須要進行預處理，有效地降低來水的鈣鎂硬度及有機污染物。濃水反滲透的預處理設備:

①反應沉淀池:池中采用了加堿和加純堿的方式來降低永久硬度。

②管式超濾:反滲透的濃水中除了各離子雜質、有機物及其前段預處理沒有去除的懸浮物，還有反滲透進水投加的阻垢劑及前段沒有反應完的水穩劑等。這些物質在前級絮凝及沉淀過程中不兼容，導致易沉淀的物質不易沉淀。本系統在沉淀池后使用管式超濾，利用湍流錯流的過濾方式，將廢水的沉淀物分離出來。

③活性炭過濾器:一級反滲透濃水的CODCr為60～90mg/L，在管式超濾后端設置3臺DN3000的活性炭過濾器，去除水中部分有機物。

2.2.2 濃水反滲透系統的設計

本項目設置一套濃水反滲透，進水120m3/h，產水流量83m3/h。設置150支陶氏品牌型號為BW30FR－400/34i的耐污染反滲透膜元件，壓力容器采用一級二段，17∶8布置，每支壓力容器內裝6支膜元件。其平均產水通量為14.9L/m2?h，系統淡水回收率為69%。

濃水反滲透裝置的產水進入回用水池。濃水反滲透產生37m3/h濃水排入濃水反滲透濃水箱，進入DTRO提濃。

2.3 DTRO提濃系統的設計

經過一級反滲透(回收率71%)及濃水反滲透(回收率69%)的兩級濃縮，所產濃水含鹽量大約在18000～19000mg/L，且COD含量偏高，不宜采用常規的螺旋卷式反滲透膜元件進行第三次提濃。

根據本項目工況，三級提濃工段采用PALL品牌7.5MPa壓力等級型號為C50001771的DTRO膜柱。該膜柱利用反滲透原理對液體中的分子進行分離。它可以去除各種有機或無機雜質，具有超強抗污染能力，且能夠在處理較差水質時保證更長時間連續穩定的運行而不需要頻繁清洗。DTRO前無需另設預處理，只留1臺5μm精度的保安過濾器，保證大顆粒雜質不進入膜柱內部。

本項目設計1套DTRO裝置。DTRO膜柱分三段排列，排比為63∶33∶30，共計126支膜柱。單支膜柱面積為9.405m2，膜通量為23LMH。DTRO進水量為37m3/h，產水量大于27m3/h，濃水水量小于10m3/h。

DTRO產出的淡水與一級反滲透及濃水反滲透產水一起回用至循環水補充水。DTRO產生10m3/h濃鹽漿，TDS大約為65000～70000mg/L，進入蒸發工段，最終實現系統零排放。

3、各級反滲透的設計注意事項

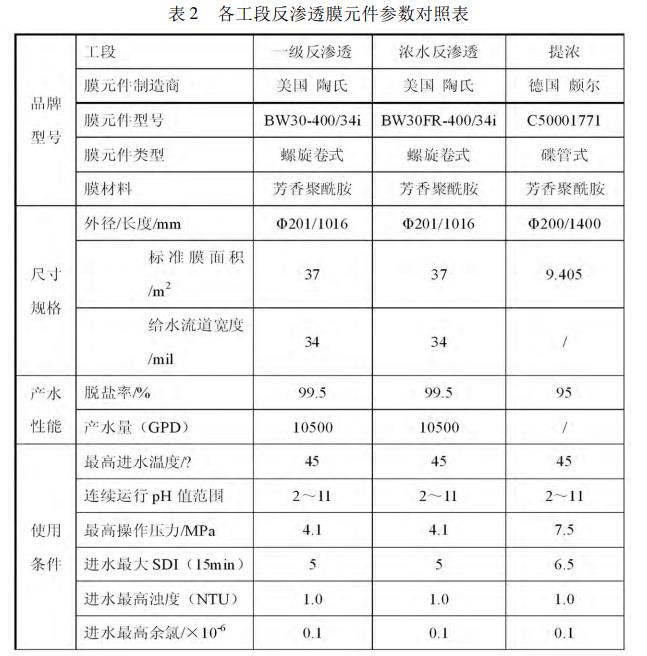

本項目根據系統進水工況的不同，采用了三種不同的反滲透膜產品，具體參數詳見表2。

每種反滲透膜元件膜本身特點不同，使用注意事項不同，下面進行詳細分析。

3.1 一級反滲透膜

一級反滲透選擇型號為BW30－400/34i的低污染苦咸水反滲透膜元件。該種型號的膜元件型號有如下特點:

①進水流道為34mil，降低污堵對壓力容器內壓降的影響，增強了清洗效果。

②采用端面自鎖技術，消除了因O型密封圈泄露造成產水水質下降的風險。

③該膜產品與抗污染反滲透膜相比，單支成本要低大約10%。

一級反滲透我們選用普通苦咸水反滲透膜元件，是基于在進入反滲透前，已經做了充分的預處理。通過BAF池+機加池+濾池+超濾，很好地將原水中的COD、氨氮、SS加以控制。配以一級反滲透進水前加入的阻垢劑，我們能夠?qū)⒎礉B透的回收率設計到70%，最大程度提高一級反滲透產水回收率。

3.2 濃水反滲透膜濃水

反滲透選擇型號為BW30FR－400/34i的耐污染反滲透膜元件。該種型號的膜元件型號有如下特點:

①進水流道為34mil，降低污堵對壓力容器內壓降的影響，增強了清洗效果。

②采用端面自鎖技術，消除了因O型密封圈泄露造成產水水質下降的風險。

③該膜產品與普通苦咸水反滲透膜相比，膜表面采用特殊工藝處理，改變了膜表面的電荷性及光滑度，增加了膜表面的親水性，減小了污染物及微生物在膜表面的附著，具有更強的抗結垢和抗有機物、微生物污染的性能，從而降低膜元件污染速度，延長使用壽命。

濃水反滲透的預處理，利用反應沉淀池+管式超濾+活性炭的組合，最大程度地保證了進入濃水反滲透水質中的顆粒雜質、COD等得到很好地去除。

3.3 提濃階段的DTRO膜

第三級提濃選擇了碟片式DTRO膜元件，該膜元件有如下特點:

①DTRO元件入水流道短，消除了濃度極化。

②膜表面和配流盤之間的通道的間距在2mm以上，這種開敞式通道的獨特設計，使得原水即使?jié)岫雀咧?/span>80NTU仍可正常工作，可以簡化預處理。較寬的通道也可以承受更快的膜表面液體流速，高達0.4m/s的膜表面流速可以大大降低濃差極化的可能性。③由于配流盤上的凸點造成膜表面的水流成湍流狀態，使得膜表面的污染和結垢概率小，膜穩定性高?？紤]到濃水反滲透的濃水含鹽量及COD含量非常高，在不適宜使用傳統卷式反滲透膜元件時，選擇能耐受高污染及高鹽分的DTRO膜元件，保證高產水率的同時兼顧系統的穩定。

4、結語

根據來水水質不同，產水用途不同，反滲透系統的設計和選型有著多種選擇。常規螺旋卷式反滲透膜因用途不同分為苦咸水膜、低能耗膜、抗污染膜、海水膜等不同產品。近年來由于零排放技術的發展，DTRO膜及網管式反滲透膜(STRO)膜也得到廣泛應用。在同一個系統中，尤其是零排放系統這種流程長，工況復雜的系統，如何選擇及設計反滲透系統將會是整個零排放健康運行的關鍵。在整個系統的設計選型中，必須要做到以下幾點:

①零排放系統的來水一般水質較為復雜，必須采用完善的預處理，保證進入反滲透系統的水質符合相應的反滲透膜進水工況標準。

②工程項目上膜的選擇必須考慮性價比，若來水水質可控，預處理完善，含鹽量不高時，可選擇普通苦咸水反滲透膜元件。

③對于濃縮過的水質，一般建議推薦抗污染反滲透膜元件，且回收率不宜過高。

④DTRO膜因其特殊的碟片式膜結構，可以耐受較高濁度的進水水質，不易污染，適用于高鹽高污染的膜濃縮系統。推薦用于零排放進入蒸發系統的最后一次膜濃縮系統。（來源：中電環保股份有限公司）
