根據《有色金屬工業發展規劃（2016―2020）》，2020年末我國鉛鋅產量達1175萬t，結合鉛鋅工業廢水估算系數，廢水排放量達6400萬t/a，廢水外排造成嚴重的環境污染和水資源浪費。目前，山東、廣西、河北、遼寧等省份將廢水中的總溶解性固體（TDS）和氯化物列入排放指標并明確限值，但傳統的處理工藝無法達到限值要求，廢水外排問題亟待解決。

鉛鋅冶煉廢水多采用石灰（石）中和、石灰鐵鹽除砷、硫化除重金屬等常規處理方法，出水為高鹽高硬度廢水，僅能低水質回用，且極易造成管道及設備結垢。累積回用時使鹽分積聚引起設備腐蝕，逐漸不滿足回用要求，打破全廠水平衡，甚至造成停產。

千萬量級的鉛鋅冶煉廢水經傳統方法處理后無法回用又限制外排，因此研究發展鉛鋅冶煉廢水零排放勢在必行。國內對工業廢水零排放曾有報道，但關于廢水深度脫鹽及鹽硝分離則鮮有報道。筆者以云南某鉛鋅冶煉廠的廢水處理工程為例，對原達標外排的廢水進行脫鹽處理并回用，旨在為鉛鋅冶煉廢水脫鹽零排放提供一種解決方案，具有明顯的環境效益。

1、工程概況

該工程于2020年3月開工建設，2020年12月調試并投入運行。原廢水處理站采用石灰中和+石灰鐵鹽法處理工藝。該工程進水主要來自原廢水處理站出水、循環水系統排污水，工程設計規模為800m3/d，330d/a，處理出水全部回用。

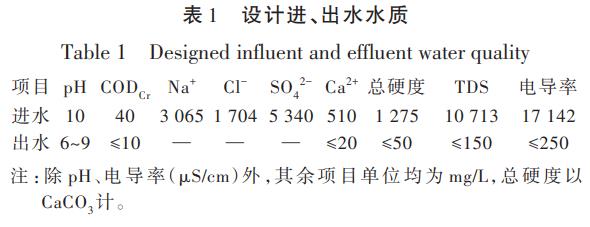

工程進水按《鉛、鋅工業污染物排放標準》（GB25466―2010）表2限值控制，出水滿足《工業循環冷卻水處理設計規范》（GB/T50050―2017）中表6.1.3限值。主要進、出水水質見表1。

2、工藝流程及說明

2.1 工藝流程

針對廢水特點和處理要求，采用脫鈣軟化+膜濃縮+蒸發結晶的綜合處理工藝。脫鈣軟化工序采用CO2+NaOH去除硬度；膜濃縮工序采用高壓海淡膜（RO1）+碟管式反滲透（DTRO）濃縮，輔以中低壓卷式反滲透（RO2）對RO1、DTRO產水進行脫鹽淡化；蒸發結晶工序采用硫酸鈉三效結晶+冷凍結晶+氯化鈉單效結晶+雜鹽干燥進行鹽硝分離。處理工藝如圖1所示。

2.2 工藝流程說明

2.2.1 脫鈣軟化工序

進水在廢水脫鹽調節池均質均量，加壓提升至脫鈣反應槽/絮凝槽，向反應槽內投加NaOH調節pH至10~11，經CO2曝氣生成碳酸鈣沉淀，向絮凝槽投加HPAM混凝形成致密礬花，經濃密池、過濾器固液分離，出水自流入中間水池。HPAM為線性有機高分子，分子鏈的酰胺基和羧基易形成氫鍵，吸附作用強；此外，基團間的靜電排斥可使聚合鏈伸展，發揮優異的吸附架橋和網捕卷掃作用。

該工程采用自動化程度高、勞動強度低的CO2+NaOH脫硬，可適量降低后續工序的鹽負荷，其中鈣降至60mg/L，總硬度去除率為85%。脫鈣軟化出水進入膜濃縮工序，碳酸鈣沉淀返回原廢水處理站，用作鉛鋅冶煉污酸中和劑，不產生固廢，節約藥劑費。

2.2.2 膜濃縮工序

中間水池存水加壓后依次經過多介質過濾器、樹脂交換床、超濾裝置，使出水濁度＜0.5NTU、SDI≤3、總硬度≤10mg/L，進一步去除致濁物質，深度脫除硬度物質，可改善反滲透膜濃水側的結垢污堵程度，減少膜清洗頻次，延長使用壽命。超濾產水經加壓進入RO1反滲透濃縮，濃水加壓進入DTRO高壓濃縮，RO1及DTRO產水進入RO2脫鹽，RO2產出的脫鹽淡水回用于生產，RO2濃水回流至RO1，DTRO的高鹽濃水進入蒸發結晶工序。

離子交換采用螯合樹脂，即大孔結構丙烯酸共聚體帶有羧酸基的陽離子交換樹脂，適于高鹽水，具有工作交換容量高、低離子泄漏值、機械強度優良等優點，保證樹脂交換穩定性，其中鈣降至10mg/L，總硬度去除率為83%。RO1設計為一級兩段、段間增壓，一段膜元件6×6、二段6×3，設計回收率（R）≥70%、脫鹽率≥97%，進水壓力4.5MPa、TDS9.78g/L，濃水TDS31.9g/L，產水0.42g/L。DTRO適用于COD＞80mg/L、卷式膜無法進一步濃縮的濃水反滲透，通過湍流避免膜堵塞和濃度極化現象，可拆卸清洗膜片，運行穩定。DTRO設計2套并聯，設計R≥61%、脫鹽率≥97%，進水壓力9MPa、TDS31.9g/L，濃水TDS78.3g/L，產水1.58g/L。RO2設計為一級兩段、段間增壓，一段膜元件6×5、二段6×3，設計R≥75%、脫鹽率≥97%，進水壓力1.6MPa、TDS0.7g/L，濃水TDS2.6g/L，產水≤150mg/L。

RO1、DTRO產水TDS受反滲透膜回收率和脫鹽率的限制，特別是高進水TDS，使產水TDS偏高，僅適于低水質回用。因此，采用RO2低壓膜對RO1、DTRO產水進行脫鹽處理，產水TDS低至26.2mg/L，可實現深度脫鹽淡化。

2.2.3 蒸發結晶工序

DTRO濃水經換熱升溫進入三效加熱、分離器蒸發濃縮，形成的硫酸鈉結晶飽和液依次經過稠厚器、固液分離器、流化床，干燥、打包得到無水硫酸鈉鹽；隨著三效母液中氯化鈉的富集，母液輸送至冷凍系統，析出十水硫酸鈉，溶解返回硫酸鈉三效結晶系統；冷凍母液進入單效加熱、分離器蒸發濃縮，形成的氯化鈉結晶飽和液依次經脫水、干燥、打包得到氯化鈉鹽；單效母液進入雜鹽干燥裝置，形成以氯化鈉、硫酸鈉為主的少量雜鹽，返回廠區熔煉煙化爐處理。

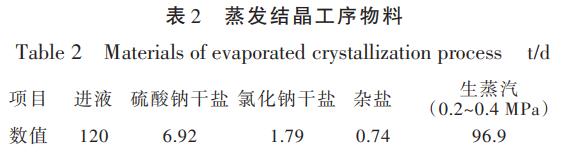

火法鉛鋅冶煉有富裕低壓蒸汽，采用多效蒸發器投資較省，可補充生蒸汽從而不影響蒸發量，保證運行穩定。該工程蒸發結晶工序物料見表2，結合物料平衡計算可知，廢水中的Na2SO4含量高于NaCl，蒸發濃縮先析出Na2SO4晶體，再冷凍結晶析出Na2SO4?10H2O，此時冷凍母液的NaCl濃度遠高于Na2SO4，蒸發濃縮得到高純度NaCl晶體，通過不同蒸發條件下的熱法分鹽實現鹽硝分離。

2.3 物料平衡計算

對該工程各工序的物料（鹽）平衡進行近似計算，為工藝設計、設備選型提供依據，主要項目的物料平衡見表3。

3、主要構筑物及設備參數

該工程主要構筑物及設備參數見表4。

4、運行效果

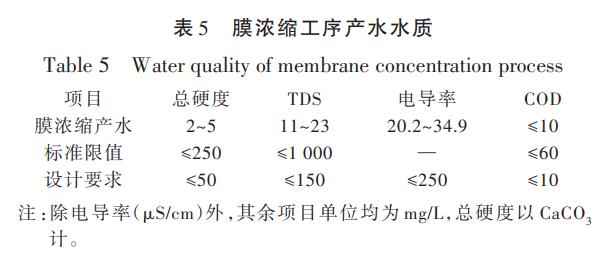

該工程運行穩定，部分監測數據如表5所示，并與《工業循環冷卻水處理設計規范》（GB/T50050―2017）中的表6.1.3限值進行比較。

工程設計原水處理量為800m3/d、TDS10713mg/L，膜濃縮工序RO2產水680m3/d、TDS26.16mg/L，膜濃縮系統回收率≥85%，脫鹽率≥99%，結合表3、表5可見，膜產水水質遠優于標準限值，滿足設計要求，部分指標達到地表水環境Ⅰ類標準，產水回用可顯著改善全廠水質。

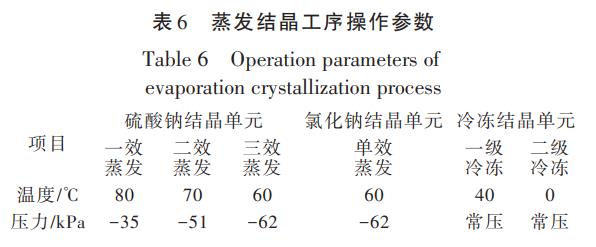

蒸發結晶工序原液依次通過三效、一效、二效進行蒸發，當?shù)卮髿鈮?/span>82.4kPa，生蒸汽壓力約0.5MPa、溫度147℃，部分控制參數如表6所示。

鹽硝分離的硫酸鈉結晶鹽和氯化鈉結晶鹽質量分數分別為92.31%~98.46%、92.23%~97.38%。硫酸鈉結晶鹽為Ⅲ類合格品（質量分數≥92%），氯化鈉結晶鹽為工業鹽二級品（質量分數≥92%），結晶鹽全部外售，可節省混鹽固廢處置費。其中硫酸鈉鹽銷往化工企業，配合碳酸氫銨生產純堿和復合氮肥；氯化鈉鹽銷往鹽化工企業，用于生產精制鹽等。

5、工程投資及運行費用

該工程建設投資3596.83萬元，其中工程費用3057.76萬元，其他費用319.55萬元，預備費219.52萬元。運行費用包括電耗、藥劑、蒸汽、職工薪酬。電耗為19.3kW?h/m3，按電價0.4元（/kW?h）計，電費為7.76元/m3；藥劑消耗，質量分數32%液堿3.52kg/m3、CO20.57kg/m3、PAC0.07kg/m3、HPAM1.3×10-3kg/m3、質量分數31%鹽酸1.01kg/m3、膜添加劑綜合量1.1×10-3kg/m3，藥劑單價分別為1300、1440、2200、12000、740、5500元/t，則藥劑費為6.32元/m3；蒸汽消耗121kg/m3，蒸汽32元/t（企業低壓蒸汽計價），蒸汽費為3.88元/m3；職工薪酬130000元（/人?a），共12人，則人工費5.91元/m3。運行費用合計23.87元/m3。

經濟效益包括結晶鹽外售、回用水收入（節約用水）、碳酸鈣回用、排污費節約，折算為每噸水收益。副產結晶鹽外售收入：硫酸鈉6.92t/d、氯化鈉1.79t/d，分別計價220、50元/t，收益2.01元/m3。回用水收入：回用水680m3/d（膜回收率85%），水價3.28元/t，收益2.79元/m3。碳酸鈣回用收入：碳酸鈣渣量1.48t/d，計價260元/t，收益0.48元/m3。節約排污費：計0.5元/m3，節約排污費400元/d。折合噸水收益5.61元/m3。

扣減收益后，運行費用為18.26元/m3。該工程通過廢水脫鹽并回用節約了水資源，廢水零排放可顯著改善區域水環境，具有明顯的環境效益。

6、結論

（1）采用脫鈣軟化+膜濃縮+蒸發結晶綜合工藝對鉛鋅冶煉廢水進行脫鹽處理，可實現廢水零排放，出水水質優于《工業循環冷卻水處理設計規范》（GB/T50050―2017）中的表6.1.3限值，其中TDS11~23mg/L、總硬度（以CaCO3計）2~5mg/L、電導率20.2~34.9μS/cm，硫酸鈉、氯化鈉結晶鹽質量分數≥92%，分別達到Ⅲ類合格品和工業鹽二級品并外售，碳酸鈣沉淀渣用作鉛鋅冶煉污酸中和劑，無固廢。

（2）廢水脫鹽過程分為脫鈣軟化、膜濃縮、蒸發結晶3個工序。脫鈣軟化工序采用CO2+NaOH去除硬度；膜濃縮工序采用高壓海淡膜+DTRO濃縮，輔以中低壓卷式反滲透對海淡膜、DTRO產水進行脫鹽淡化；蒸發結晶工序采用硫酸鈉三效結晶+冷凍結晶+氯化鈉單效結晶+雜鹽干燥的鹽硝分離工藝。膜系統的回收率≥85%、脫鹽率≥99%。通過鹽平衡計算為工藝設計與設備選型提供依據。

（3）廢水脫鹽零排放系統運行費用合計23.87元/m3，噸水收益5.61元/m3，扣減收益后，運行費用為18.26元/m3，環境效益顯著。廢水深度脫鹽回用可顯著改善全廠水質，提高生產用水重復利用率，同時避免廢水外排污染環境。（來源：長沙有色冶金設計研究院有限公司，長沙華時捷環?？萍及l(fā)展股份有限公司）
