全康環保:繼上期《水廠視界|廣西規模最大污水處理廠三期工程?上篇》介紹了南寧市江南污水廠的項目概況、設計理念及先進工藝之后，本篇將重點介紹江南污水廠的改良型A/A/O生物池、深床濾池的設計參數與運行工況，雙離子除臭法、生物瀝浸污泥調理技術的核心裝置及其工作原理。

江南污水廠三期工程先進工藝

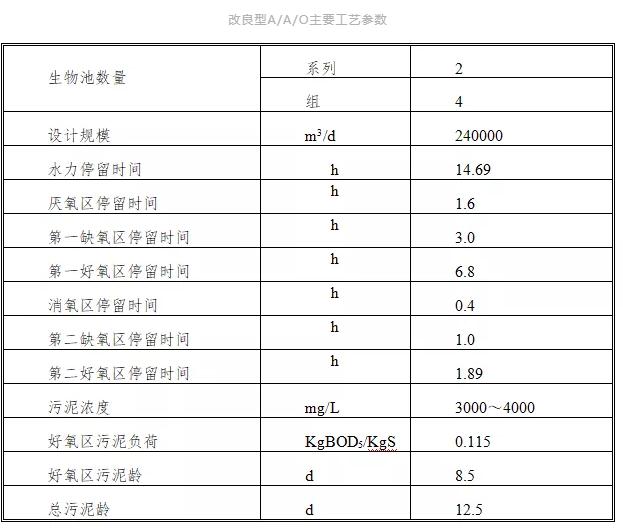

1 改良型A/A/O

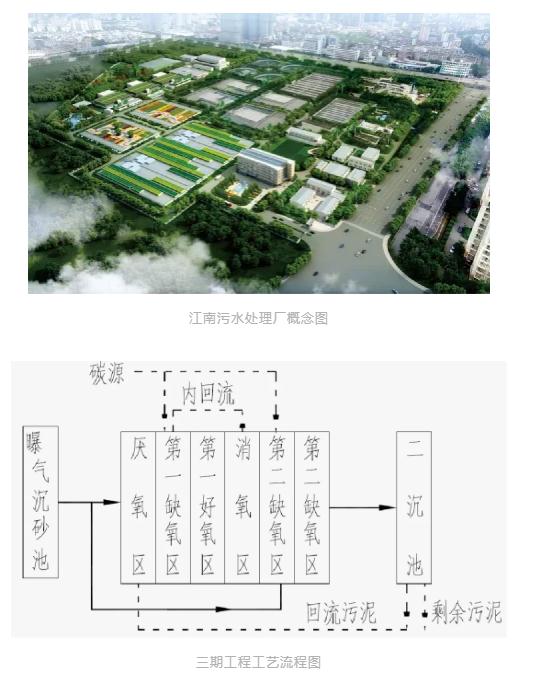

改良型A/A/O生物池作為生化處理的主要構筑物，是污水處理廠的核心部分。每座生物池內按水流方向依次設置預缺氧區、厭氧區、第一缺氧區、第一好氧區、第二缺氧區、第二好氧區及脫氣段，各功能區之間設置隔墻，以保持各區內相對穩定的生化反應環境及穩定的水力推流狀態，同時可避免進水及回流污泥發生短流現象。在兩座A/A/O生物池之間設置回流污泥渠道，將回流污泥分別均勻引至每座生物池預厭氧區前端，使回流污泥與進水充分混合，以保持A/A/O生物池內的污泥濃度。在回流污泥渠道出口處設有手動閘門，可保證進入每座生物池的回流污泥量相同。

三期工程A/A/O生物池采用多點進水工藝，通過在A/A/O生物池不同區域設置進水孔，可使A/A/O生物池按照不同工況運行，以針對進廠污水水質情況達到不同的處理效果。三期工程A/A/O生物池共設置3處進水點，分別位于厭氧區、第一缺氧區及第二缺氧區，以下對各運行工況進行簡要說明：

（1）強化除磷工況（大部分進水進入?yún)捬鯀^(qū)，少部分進入缺氧區）。

沉砂池出水大部分進入?yún)捬鯀^(qū)，在此同回流污泥充分混合，用以完全去除回流污泥中硝酸鹽氮，并為噬磷菌提供充分碳源，以確保噬磷菌充分釋磷，為后續過量吸磷創造有利條件，以達到強化除磷目的。

（2）強化脫氮工況（少部分進水進入?yún)捬鯀^(qū)，大部分進入第一、第二缺氧池）。

沉砂池出水大部分進入第一、第二缺氧區，為反硝化反應提供充足碳源，以達到強化脫氮目的。此外少部分來水進入?yún)捬醭?，為噬磷菌提供碳源，亦可保證生物除磷效果。生物池采用精確曝氣控制系統，通過在線儀表結合控制空氣流量控制閥，使每個好氧池的溶解氧DO維持在設定值，達到精確控制、節約能耗的目的。

（3）聯合運行工況

與此同時，運行管理單位可根據日常運行經驗及來水水質水量波動情況，調節A/A/O生物池各進水點進水比例，以達到不同的處理效果，使水廠二級生化反應可較為靈活的適應水質水量波動，確保處理后出水水質穩定達標。

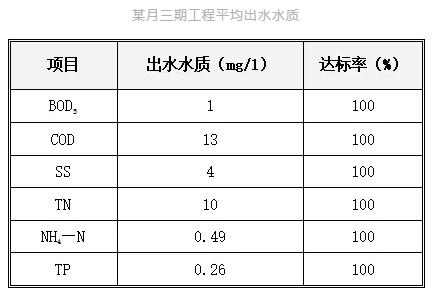

改良型A/A/O工藝運行2年以來，實際出水指標優于一級A指標，其對沖擊負荷及水量負荷的能力，除炭脫氮能力都相當優秀。

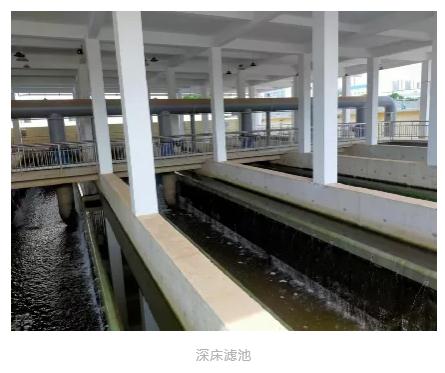

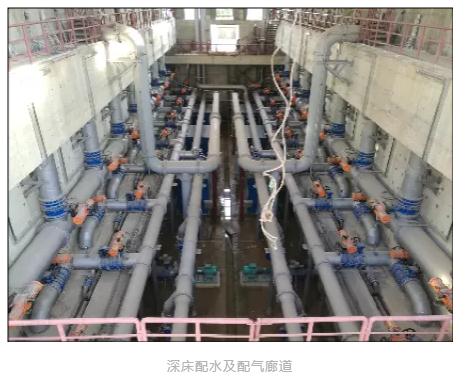

2 深床濾池

三期工程由于包含對一期、二期工程出水的提標，其深度處理工藝主要采用了深床濾池處理工藝，總處理規模達72萬m3/d，為廣西最大。

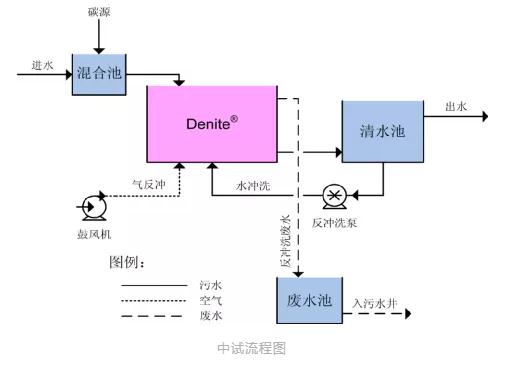

在工程實施之初，對深床濾池進行了中試實驗，對其去除TP、TN的能力進行了研究。

中試主要考察反硝化濾池對江南污水處理廠目前出水中TN、TP、SS等污染物的去除效果

1、脫氮效果。在設計濾速下，按TN去除10mg/L為目標投加乙酸鈉，持續多天，中試裝置平均去除TN 10.84mg/L，穩定除去10mg/L，完全達到和理論值相符的處理效果，此時生物除磷量約在0.1-0.2mg/l，對出水COD幾乎沒有影響。

2、中試裝置在以TN去除10mg/L為目標投加碳源時，均對SS有良好的去除效果，多數情況SS< 5mg/L，少數情況略高于5mg/L小于10mg/L。

3、脫氮除磷效果。中試裝置在以TN去除10mg/L為目標投加碳源時，同步投加除磷藥劑，此時TP的最大去除量在0.4mg/L左右，可不對濾速產生影響。

總的來說在設計濾速之下能完全滿足深度處理的對SS,TP,TN的去除要求，在實際生產運行中，考慮到后置脫氮除磷尚有可能對濾沙的壽命產生影響，且改良A/A/O自身也有較為優秀脫氮除磷能力，主要將脫氮除磷任務放在生化段（包括化學除磷）。而深床濾池目前僅作為去除SS的深度處理構筑物。值得一提的是，深床濾池如用作總氮去除的構筑物，其碳源投加量必須足量，當碳源投加量減少或不足時，其脫氮能力是將明顯下降，甚至直接失去脫氮能力，當碳源停止投加一段時間后，其脫氮能力會完全喪失。

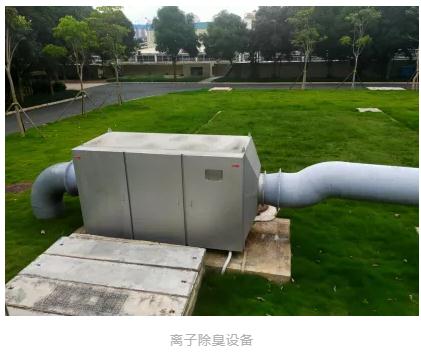

3 離子+生物土壤除臭技術

三期工程主要采用離子+生物土壤除臭法作為除臭手段。雙離子除臭法主要是利用高壓靜電裝置（離子發射電極）使雙離子管產生正、負離子，在常溫常壓下將臭氣分解成CO2、H2O或是部分氧化的化合物的方法。它能有效地清除空氣中的細菌、可吸入顆粒物、硫化合物等有害物質。它的核心裝置是高能離子空氣凈化系統，其工作原理是利用置于設備內的離子發生裝置，發射出高能正、負離子，它可以與空氣當中的有機揮發性氣體分子（VOC）接觸，打開VOC分子化學鍵，使其分解成二氧化碳和水；對硫化氫、氨同樣具有分解作用；離子發生裝置發射離子與空氣中塵埃粒子及固體顆粒碰撞，使顆粒荷電產生聚合作用，形成較大顆?？孔陨碇亓Τ两迪聛恚_(dá)到凈化目的；發射離子還可以與室內靜電、異味等相互發生作用，同時有效地破壞空氣中細菌生存的環境，降低室內細菌濃度，并將其完全消除。

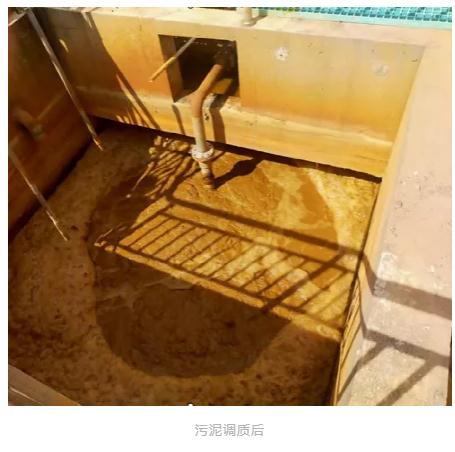

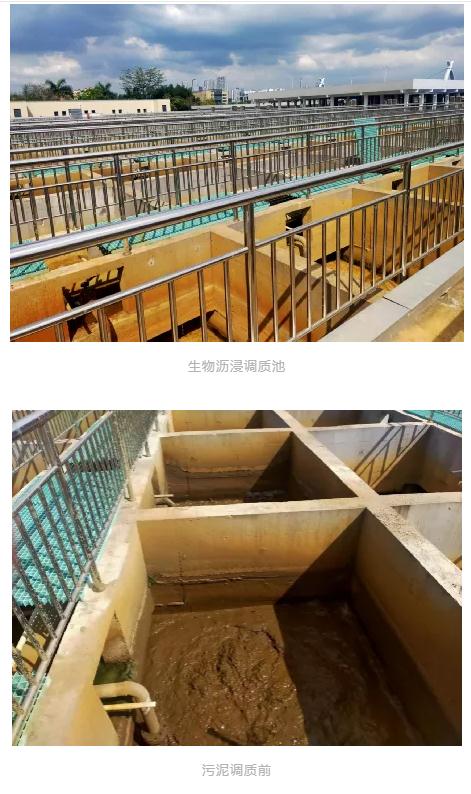

4 生物瀝浸污泥調理技術

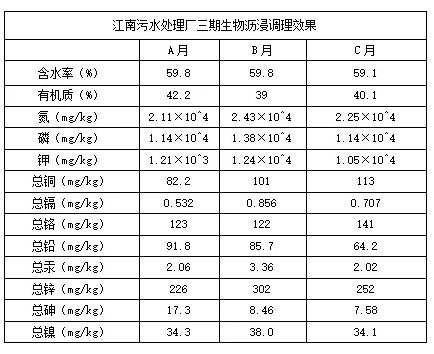

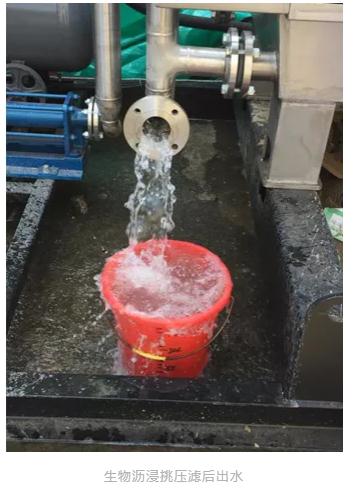

江南污水處理廠生物瀝浸法污泥深度脫水技術，是國內外首次成功實現工程化應用的新型微生物污泥處理技術。該工藝為全國最大，剩余污泥經生物瀝浸、板框壓濾深度脫水后含水率均可穩定在60%以下，泥餅呈土黃色，臭味大幅降低，有機質含量基本不變。同時，生物瀝浸深度脫水污泥的有機質及熱值得到完好保留，由于不添加石灰，對后續好氧發酵土地利用及水泥窯協同焚燒的處理處置方式均無影響。

廣西綠城水務早于2016年就對生物瀝浸技術在江南污水廠進行詳細的中試研究，從中試研究中得出了對日后工程實施尤為重要的各參數：

（1）pH值在生物瀝浸調理后有所下降，主要是由于嗜酸性自養菌的作用，其下降幅度與所投營養劑相關；

（2）含水率通過生物瀝浸調理板框壓濾后，能穩定保持在60%以下；

（3）有機質調理前后無任何變化，不影響后續的好氧堆肥及水泥窯協同焚燒的處理處置路線；

（4）特種營養劑的投加與污泥自身有機質有關聯，與有機質的含量成正比例投加關系。

值得一提的是，該項技術對污泥含水率要求較高，在含水率97%-98%的情況最為合適，營養劑的投加也較為節約，調質對污泥有機質含量也較為嚴格，有機質含量越高營養劑所投加比越大，較為合適的有機質含量應該在35%左右，更適合低B/C比水體。

總的來說，生物瀝浸技術適合于南寧市污水廠的污泥調理，并不對后續的處理處置產生影響，是一種較好的生物調理技術。
