上一篇圍繞反硝化的內回流的停留時間進行了簡單的展開，接下來繼續圍繞 反硝化的內回流的工藝控制細節來進行探討。

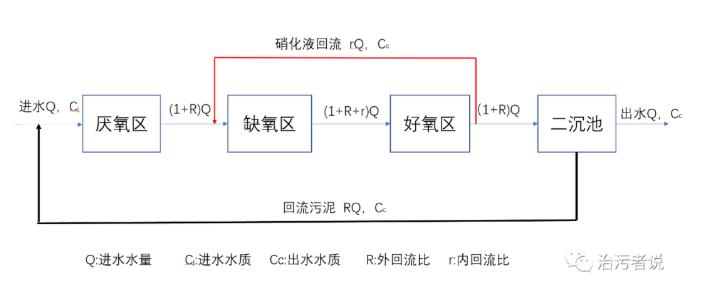

內回流在工藝上是為了保障硝態氮回到缺氧區進行反硝化反應的，通過回流好氧區末端的混合液，把經過好氧曝氣硝化的硝態氮帶回到好氧前端的缺氧區內，這就是內回流泵的工藝作用，知道了工藝作用以后，需要確定就是內回流的量的大小，在生物池內，進水是所有的生物反應的物料來源基礎，因此在生物池的設計中，各種控制參數都是以進水為標準進行衡量的，生物池中需要建立的物料平衡方程也需要以進水為基準進行設置，下圖就是A2O工藝的水量平衡示意：

從平衡圖上可以看到利用回流比的方式，更容易計算進入到各個反應處理區域的流量，因此在實際的設計和計算中都采用回流比的概念來進行，這樣也就在污水廠中帶來比較普遍的概念，就是回流是通過回流比來進行控制的。回流比的概念是回流量和進水量之間的比例關系，這個數值很明顯是隨著進水水量變化而變化的，包括外回流R，內回流r都是與進水量相互關聯的，因此在實際運行中，如果通過回流比進行控制，就需要對進水水量進行實時監測，并通過實時控制回流泵的流量，來保持恒定的回流比。

對于硝化液的內回流比值的計算是來自于控制的便捷性展開的，但是要注意不管是采用脫氮效率的計算也好，還是采用總氮的物料平衡的計算也好，這兩種途徑如下所示：

要注意這兩種途徑都是對其中的一些因素進行了簡化和忽略，方式（1）簡化了外回流量，得出根據去除效率計算的結果，去除效率要根據進水總氮和出水控制值來進行核算；方式（2）簡化了同化作用的氮，簡化了出水的剩余氨氮等因素。這樣的簡化會造成計算的結果和實際運行有一定的偏差，因此在實際運行中，計算內回流比一定要結合實際的進水水質情況進行計算，不能直接照搬200%或者300%的固定數據來進行內回流比的確定。對于內回流的確定，初步的計算只是第一步，接下來的控制是要結合現場情況展開的。

在實際的污水廠運行中，進水水量的的波動是帶有一定的隨機性的周期變化，而且周期基本都是以天來進行循環的，這樣的變化對回流泵的及時調整帶來很大的困難，因此大部分污水廠雖然名義上說是采用回流比來進行控制，但實際上是以日均進水流量進行日恒回流量的控制，或者更長以月度平均來進行控制，再或者就是恒定的回流量來應對變化的進水量。而最后一種往往是更多的污水廠通常采用的控制方式，內外回流泵開啟后，長期保持一個狀態，直到回流泵出現問題，或者工藝出現問題才進行一次調整。

這種控制模式受到活性污泥本身具備的一定的耐受沖擊的能力的保障，在適當?shù)淖兓秶鷥?nèi)是有效的，但是在進水的水量、水質出現較大幅度的波動情況下，出現了回流比過高或者過低的工況，就會誘發活性污泥的一些異常工況的出現。因此污水廠在實際的運行中，如果采用保持恒定的回流比來進行回流泵的控制，要結合進水水量、水質的年月日的波動范圍，進水的反硝化呼吸速率，環境及生物池水體溫度，污泥濃度，污泥齡等因素綜合確定回流量來進行控制，但是要考慮到活性污泥本身的耐受力，把工藝調整的適用空間和范圍確定合理，不應過度精密的進行調整，因?yàn)檫^度精密反而是忽略了更多的現場實際變化因素的影響，造成活性污泥的狀態脆弱，最終導致活性污泥的工況異常。

上述的這種控制對運行人員的技術管理能力要求很高，往往在污水廠中難以實現，現階段也可以通過積累1~2年的月度水量水質的變化曲線，溫度變化曲線，制定全年的內外回流比，確定合理的調整時間，定期進行調整是比較穩妥的方式，可以避免很多忙亂調整帶來的不確定工況的發生。

有條件的污水廠可以在曝氣池末端安裝硝態氮的在線檢測儀表，根據末端的硝態氮在線數據的積累曲線來逐步摸索內回流比與好氧末端的硝態氮的控制關聯，利用PLC等現場工業控制手段，實現部分的實時回流控制。無論采取何種手段都是為了保障硝化液能夠回到缺氧區進行反硝化反應，需要注意的是運行人員需要結合生物脫氮工藝機理，污水廠現場工藝條件，運行人員素質水平等因素綜合確定工藝調整細節，不是簡單的確定和忽略這樣的工藝細節，造成對工藝的影響。

除去對內回流的總氮去除量的計算和實際控制以外，還要考慮其他的因素，比如反硝化前面文章提到的溶解氧的問題，過大的內回流不僅僅帶來更徹底的反硝化反應，也帶了更多的溶解氧，導致缺氧區內的反硝化環境的破壞，因此在實際運行中，針對反硝化的工藝控制細節的點還有很多，接下來的文章將繼續圍繞反硝化控制的其他工藝細節展開討論，歡迎大家持續關注并參與討論。
