MBR技術與傳統的活性污泥法相比，主要區別是用膜裝置取代二沉池進行泥水分離，占地面積小，具有更高效率。MBR裝置能有效去除氨氮，對難降解的工業廢水也非常有效，廣泛用于污水處理中。

　　神華鄂爾多斯煤制油公司煤直接液化項目位于內蒙鄂爾多斯地區，由于該項目所在地屬于缺水地區，要求污水實現零排放。該項目初始設計階段，采用A/O生化法處理含油污水和生活污水，采用生物濾池法處理高濃度污水，產生的回用水經過活性炭過濾后，回用至循環水場，作為循環水的補水。經過實際運行后，發現生化回用水的水量大于循環水補水的需求量，而且水質不能穩定滿足回用的要求。為了保障循環水的水質，擴展回用水的用戶，實現生化回用水穩定回用，2013年鄂爾多斯煤制油公司對原有的污水處理系統進行了改造，增加了MBR污水處理裝置。

　　現對MBR污水處理裝置的運行情況進行總結，以期為MBR工藝在處理煤化工行業有機廢水中的應用提供借鑒。

　　1、污水處理系統及存在的問題

　　該煤直接液化項目生化處理系統主要包括含油污水處理系統、高濃度污水處理系統兩部分。

　　1.1 含油污水處理系統

　　含油污水處理系統處理的含油污水包括：來自煤液化廠內各裝置的塔和容器等放空水，沖洗排水，機泵填料函排水，圍堰內收集的雨水，循環水場旁濾罐反洗水，煤制氫裝置低溫甲醇洗污水及廠區生活污水，還包括自備電站所排的生產及生活污水。該處理系統的設計規模200m3/h，處理工藝為A/O法，出水經過多介質過濾、活性炭過濾后，回用至循環水裝置。

　　含油污水處理系統的進水指標為：CODCr≤500mg/L，BOD5/COD≥0.3，油質量濃度≤500mg/L，硫化物質量濃度20mg/L~30mg/L，揮發酚質量濃度≤30mg/L，pH6~9，氨氮質量濃度20mg/L~30mg/L，懸浮物質量濃度100mg/L~200mg/L。

　　1.2 高濃度污水處理系統

　　高濃度污水處理系統處理的高濃度污水指經汽提、脫酚裝置處理后的出水，主要包括煤液化、加氫改質、加氫裂化及硫磺回收等裝置排出的含硫、含酚污水,該污水具有有機物含量高、難降解的特點。高濃度處理系統設計規模150m3/h，主要采用的工藝為曝氣生物濾池，出水經過多介質過濾器、活性炭過濾器后，直接回用至循環水單元。該系統后來進行了改造，增加了高效催化氧化裝置以及臭氧氧化裝置。

　　高濃度污水處理的進水指標為：CODCr≤6000mg/L，油質量濃度≤200mg/L，硫化物≤50mg/L，揮發酚≤50mg/L，pH7~9，氨氮≤200mg/L，懸浮物≤50mg/L。

　　設計的出水水質均滿足2003年《中國石油化工集團公司暨股份公司工業水管理制度中推薦回用作循環冷卻系統補充水的水質標準(試行)》。

　　該生化處理系統運行以后，主要存在以下問題，影響污水的穩定回用：

　　(1)含油污水處理系統出水水質不穩定。由于含油污水處理系統采用的處理工藝為A/O法，而該項目的含油污水的水質波動比較大，COD波動范圍在300mg/L到1000mg/L，水溫偏高(長期在35℃左右)，A/O生化池以及沉淀池污泥膨脹的現象頻繁出現，沉淀池出水攜帶大量的懸浮物，COD值偏高時，能夠達到200mg/L以上，而循環水補充水的水質標準COD為50mg/L，影響循環水正?；赜?

　　(2)高濃度污水經過生化處理后，不能穩定達標。由于高濃度污水中含有酚類化合物、稠環芳烴、咔唑、萘、吡咯、呋喃、聯苯、油等有毒、有害物質和難降解有機物，廢水COD值和色度很高，屬于處理難度較高的工業廢水。該廢水經過生物濾池處理后，不易降解的有機物在廢水中不能去除，達不到回用的要求。為了提高該廢水的可生化性，后期通過改造，在生物濾池后，增加了催化臭氧氧化裝置。臭氧氧化裝置建成后，裝置的出水COD在300mg/L左右、氨氮在150mg/L左右，還含有少量難以降解的大分子有機物。

　　(3)污水生化處理系統產生的回用水量比較大，夏季循環水蒸發量大的時候，可以完全回用，冬季循環水蒸發量小，部分回用水不能回用。而該項目處于缺水地區，污水排放沒有受納水體，必須進一步處理，提高水質，以實現剩余部分的回用水能夠回用至電廠除鹽水系統。

　　2、MBR裝置設計進出水情況

　　針對污水生化處理系統存在的問題，2013年新增加了一套MBR處理裝置，作為原污水處理場的二級生化裝置，處理規模為410m3/h。設計處理的廢水包括：含油污水處理系統二沉池的出水、高濃度污水處理系統臭氧氧化裝置的出水以及該項目自身產生的生活污水，各股污水流量列于表1。MBR產品水大部分回用至循環水場，多余產水去反滲透裝置處理后，回用至電廠除鹽水站。

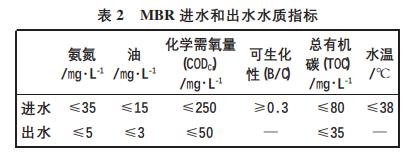

　　MBR進水和出水主要水質指標列于表2。

　　3、MBR裝置的工程設計情況

　　3.1 轉鼓機械格柵

　　來水進入MBR工段配水井，經配水井，將污水均勻分配到兩條格柵渠，格柵渠內分別設置1臺轉鼓格柵。轉鼓格柵的轉鼓直徑D=1200mm，柵隙2mm，安裝角度35°，格柵渠渠深1300mm，渠寬1300mm。配套2臺轉鼓格柵沖洗水泵，揚程70m，流量20t/h，功率11.9kW。3.2 A/O池2條格柵渠的出水進入2個序列設置的A/O池，總?cè)莘e為8060m3。厭氧池為前置的反硝化池，厭氧池中的異養型反硝化細菌利用來水中的有機物作為碳源，將混合液中的亞硝態氮和硝態氮還原為氮氣。好氧池為推流式曝氣池，活性污泥中的微生物在有氧條件下，可將污水中的有機物降解成CO2和H2O，將污水中的NH3-N氧化成亞硝態氮和硝態氮。來自MBR膜池中混合液回流至厭氧池進行脫氮。在好氧池中補充需要的堿度和營養鹽。

　　A/O池的各項設計參數如下：厭氧池每系列尺寸11.35m×21.55m×5.5m，停留時間：6h，設置4臺潛水攪拌機，槳葉直徑650mm，轉速470r/min，功率5kW。好氧池每系列尺寸27.25m×21.55m×5.5m，停留時間：14h;底部設置可升降式管式微孔曝氣器，環形管道共32套，材質SS304，每套安裝曝氣管36支，材質為超高分子聚乙烯，每支曝氣管的曝氣量為5m3/h~14m3/h;氣水比7.25，供氣量49.55m3/h;污泥質量濃度為5g/L~8g/L;氨氮污泥負荷為0.009kg/(kgMLSS?d)。

　　為A/O池配套設計了3臺曝氣風機，出口風壓為68kPa，風量為55m3/min，兩用一備。配套設計了污泥回流管線，污泥回流比為3∶1。

　　該系統中，還配套設置了投加營養鹽的成套設備和投加碳酸鈉的成套設備。投加營養鹽設計方案為加入質量分數98%的甲醇，投加量40L/h;投加碳酸鈉的設計方案為加入質量分數20%的碳酸鈉溶液，投加量為500mg/L。

　　3.3 MBR膜池

　　A/O池出水自流進入MBR分配渠后，均勻進入MBR膜池，進一步去除污水中有機物，并將污水固液分離，MBR膜池一共分為7列，每列尺寸為10.95m×4.6m×5m。采用東麗公司浸沒式平板膜作為MBR膜，型號TMR140-200D，膜通量12L/(m3?h)，單組膜組件膜面積280m2，每列膜池安裝18組平板膜。

　　每列MBR膜池中，設置1臺產水自吸泵，變頻控制，揚程12m，流量76t/h。每列膜池中，設置1臺活性污泥回流泵，揚程7m，流量176t/h。活性污泥泵出口匯集到活性污泥總管，在活性污泥總管上，設置剩余污泥排放管線，并設置2臺剩余污泥排放泵，揚程70m，流量40t/h。剩余污泥排放至原有污泥處理系統。配套MBR膜池，設置3臺MBR膜風機，出口風壓63kPa，風量85m3/min，兩用一備。

　　MBR膜池的運行采用DCS遠程自動控制。MBR膜池在正常運行的過程中，產水抽吸泵運行9min、停止1min，產水氣動閥與產水泵同時運行和停止。MBR膜風機一直處于開啟狀態，MBR膜池的進氣閥打開和排氣閥關閉，并調整保持適當?shù)娘L量，使平板膜處于抖動狀態。MBR膜池的液位維持在低液位1.3m和高液位1.8m之間。對MBR膜池的運行時間進行累計，當運行時間達到24h后，膜組件曝氣管進行1次自動清洗操作。

　　MBR產水檢測合格后，經MBR產水池提升泵，一部分送至循環水回用，另一部分進入超濾反滲透裝置進一步處理。

　　4、工程運行情況

　　4.1 進出水的指標情況

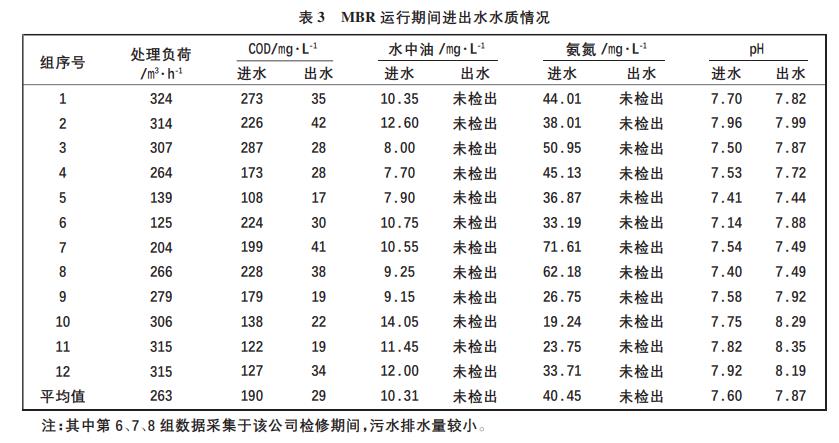

　　MBR裝置投入正常生產運行以后，運行指標基本穩定。該裝置2016年12組A/O池的混合進水及MBR膜過濾后出水分析結果列于表3。

　　氨氮的測定采用HJ537―2009《氨氮的測定蒸餾-中和滴定法》，油類的測定采用HJ637―2012《石油類和動植物油類的測定紅外分光光度法》，化學需氧量的測定采用HJ/T399《化學需氧量的測定快速消解分光光度法》。

　　在正常運行情況下，該公司MBR裝置的處理負荷為263m3/h。通過分析數據可以看出，MBR裝置的出水水質比較穩定，可達到設計要求。MBR裝置的進水COD平均190mg/L，出水COD29mg/L，去除率87.7%，其中第一組數據和第三組數據的進水COD分別為273mg/L、287mg/L，大于設計指標250mg/L，但是出水的COD分別能達到35mg/L、28mg/L，仍然在設計指標以下(≤50mg/L)，說明MBR裝置具有一定的耐沖擊能力。由于生活污水中含有少量油類，沒有經過處理，直接進入MBR的A/O池，進水的油含量偏高，平均值為10.31mg/L，這部分油類在A/O池內幾乎完全降解，出水均未檢出油，同時通過最近幾年的運行情況來看，也未造成平板膜的污染和堵塞。由于原系統高濃度污水生物濾池內氨氮去除效果較差，生物濾池的氨氮仍然在150mg/L左右，導致MBR混合進水的氨氮仍然偏高，平均值達到40.45mg/L，大于設計指標(≤35mg/L)。通過調整增加A/O池碳酸鈉的投加量，提供硝化反應需要的堿度，維持好氧池的pH值在7.5以上，MBR的出水穩定，未檢出氨氮(見表3)。MBR裝置對COD、氨氮等污染物有較強的去除能力，是因為在MBR系統中，膜將污泥有效地截留在反應器中，大大提高了反應器中活性污泥的濃度及其利用率。

　　4.2 MBR裝置各項指標控制情況

　　MBR裝置正常運行期間，MBR膜池混合液懸浮固體(MLSS)質量濃度為12.03g/L，混合液揮發性懸浮固體(MLVSS)質量濃度為7.32g/L，跨膜壓差10kPa左右，壓差增長較慢，在MBR系統運行一段時間后，一些有機大分子和顆粒懸浮物會沉積在膜面或膜孔內部，造成膜污染，使系統的出水量逐漸降低，直到停止出水。實際運行中，每半年進行一次化學清洗，清洗后壓差恢復較好。A/O池的污泥質量濃度在5.13g/L，MLVSS質量濃度在3.51g/L，污泥回流比為3∶1，剩余污泥排放量在100m3/d左右。好氧池溶解氧5mg/L，pH值7.5。在進水氨氮較高時，由于硝化反應比較明顯，好氧池pH值有下降的趨勢，當pH值下降時，需要及時補充堿度，以維持生化系統的正常運行，確保氨氮的去除效率。從開車至2018年5月一直沒有投加甲醇。

　　4.3 對污水處理系統的影響

　　MBR裝置投入正常運行以后，杜絕了二沉池跑泥對出水水質的影響，同時高濃度污水中攜帶的少量顯色難降解物質得到去除，回用水呈現無色透明狀態，分析指標也穩定合格。由于回用水水質的改善，循環水系統能夠穩定地回收MBR的產品水，同時剩余部分的產品水可以送至反滲透裝置，進一步處理，得到品質更高的回用水，作為該項目自備電站脫鹽水單元的補充水，減少了廢水的排放，實現了該項目冬夏兩季的水量平衡。

　　5、改造效果

　　5.1 鄂爾多斯煤制油公司污水處理系統MBR裝置的工程運行電耗690.7kW，實際運行過程中，MBR膜每半年化學清洗一次，A/O池消耗碳酸鈉71.3kg/h，處理污水的運行成本僅為0.92元/t。

　　5.2 MBR裝置能夠有效地提高難降解有機物的去除率，有效地去除氨氮等污染物。由于微生物被MBR膜完全截流在生物反應器內，從而有利于增殖緩慢的微生物如硝化細菌的截留生長，系統硝化效率得以提高。同時增加了一些難降解的有機物在系統中的水力停留時間，有利于難降解有機物降解效率的提高。

　　5.3 MBR裝置出水水質穩定優質，有利于廢水的長期回用。由于MBR膜的高效分離作用，使活性污泥法的泥水的分離效果遠好于傳統沉淀池，處理出水清澈，懸浮物和濁度接近于零，細菌和病毒被大幅去除，出水水質好。同時，膜分離也使微生物被完全截流在生物反應器內，使得系統內能夠維持較高的微生物濃度，不但提高了反應裝置對污染物的整體去除效率，保證了良好的出水水質，同時反應器對進水負荷(水質及水量)的各種變化具有很好的適應性，能夠穩定獲得優質的出水水質。

　　5.4 針對污水處理裝置MBR二級生化裝置的改造，自投用以來運行穩定，在解決原有生化系統回用水水質波動問題的同時，提高了污水處理系統的抗沖擊性能。

　　5.5 MBR裝置操作管理方便，污泥排放量少，耐受沖擊能力強，不易發生污泥上浮等現象。

　　5.6 平板MBR膜抗污染能力強，使用壽命長。經近3年的運行，平板膜未出現污染堵塞及膜片堵塞的情況。(來源：中國神華鄂爾多斯煤制油分公司)
